PRO ARCHITEKTY A PROJEKTANTY
Navrhujte s denním světlem i tam, kde okno nestačí
Vnitřní jádra budov, hluboké dispozice nebo prostory bez možnosti osazení klasických oken. Tubusové světlovody Solatube® přivádějí přirozené denní světlo do míst, kam okno ani střešní okno nedosáhne – s měřitelným výkonem, minimálním zásahem do vzhledu budovy a kompletními podklady pro projekt.
PRO ARCHITEKTY A PROJEKTANTY
Navrhujte s denním světlem i tam, kde okno nestačí
Vnitřní jádra budov, hluboké dispozice nebo prostory bez možnosti osazení klasických oken. Tubusové světlovody Solatube® přivádějí přirozené denní světlo do míst, kam okno ani střešní okno nedosáhne – s měřitelným výkonem, minimálním zásahem do vzhledu budovy a kompletními podklady pro projekt.
PROBLÉM, KTERÝ ŘEŠÍTE
Když architektura potřebuje světlo, ale nemůže použít okno
Denní osvětlení je dnes součástí kvalitního návrhu i hygienických a energetických požadavků. Ne každý prostor ho ale dokáže získat oknem.
Hluboké dispozice, severní orientace, památková ochrana fasády nebo provozní uspořádání mohou omezit možnosti přirozeného osvětlení. Klasické okno pak často není možné použít, nebo samo nedokáže zajistit dostatek denního světla. Výsledkem jsou prostory odkázané po celý den na umělé osvětlení – například chodby, schodiště, koupelny bez oken, vnitřní kanceláře, sklady nebo suterény.
Tubusový světlovod Solatube® je řešením právě pro tyto situace. Zachytí denní světlo na střeše, vede ho vysoce odrazným tubusem skrz konstrukci a v interiéru jej rovnoměrně rozptýlí difuzérem. To vše bez nutnosti nového okna ve fasádě, bez narušení soukromí a s minimální tepelnou zátěží. Projektantům tak nabízí možnost přivést denní světlo i do míst, která by jinak byla odkázána pouze na umělé osvětlení.
KDY DÁVÁ SOLATUBE® SMYSL
Kde se světlovod nejčastěji uplatní
Typické prostory, kde nelze zajistit dostatek denního světla běžným oknem – nebo kde by jeho použití znamenalo zásah do vzhledu fasády, omezení soukromí či vyšší tepelnou zátěž.
PROČ JEJ SPECIFIKOVAT DO PROJEKTU
6 argumentů pro váš návrh
01
Denní světlo bez nového okna
Přirozené denní světlo lze přivést i do míst, kde klasické okno není možné nebo vhodné – například do vnitřních částí budovy nebo objektů s památkově chráněnou fasádou. Bez zásahu do vzhledu fasády a bez nutnosti vytvářet nové otvory v obvodových stěnách.
02
Minimální zásah do architektury
Na střeše subtilní kopule, v interiéru čistý difuzér v rovině podhledu. Žádné rušivé prvky, žádný kompromis v kompozici ani ve světlé výšce místnosti.
03
Bez oslnění a beze ztráty soukromí
Difuzér rozptyluje světlo rovnoměrně, bez ostrých kontrastů a přímého oslnění pracovní roviny. A na rozdíl od okna nevzniká pohled dovnitř ani ven – vhodné pro koupelny, ordinace i kanceláře.
04
Méně tepelné zátěže
Systém přivádí do interiéru denní světlo při výrazně nižších solárních tepelných ziscích než srovnatelná prosklená plocha střešního okna. Pomáhá tak omezit riziko letního přehřívání a snižovat nároky na chlazení objektu.
05
Vyšší účinnost = méně jednotek
Díky vysoké účinnosti přenosu pokryjete požadovanou osvětlenost menším počtem jednotek. Méně prostupů střechou, čistší podhled a předvídatelný výsledek návrhu.
06
Životnost a technická podpora
Žádné pohyblivé díly, doživotní záruka na kopuli a kompletní projektová podpora – CAD, BIM, výpočet počtu a rozmístění jednotek. Řešení, které přežije i rekonstrukci interiéru.
JAK TO FUNGUJE
Co která technologie řeší
Výkon světlovodu nedělá průměr, ale optika – od sběru světla na střeše po jeho přenos a rozptyl v interiéru. U každého prvku nejdřív uvádíme, jaký problém řeší.
PŘENESE SVĚTLO NA VELKOU VZDÁLENOST BEZE ZTRÁTY BAREV
Spectralight® Infinity
Spectralight® Infinity je vysoce odrazný nekovový polymerní materiál, který nepodléhá oxidaci a dlouhodobě si zachovává své optické vlastnosti. Při vedení tubusem se světlo může odrazit i desítkykrát s minimálními ztrátami, díky čemuž lze denní světlo přivést i několik podlaží pod úroveň střechy. Materiál zároveň pomáhá zachovat přirozené a věrné podání barev bez nežádoucího barevného nádechu. Pro projektanta to znamená větší možnosti při návrhu délky a trasy světlovodu.
ZACHYTÍ NÍZKÉ SLUNCE RÁNO, NA PODZIM A V ZIMĚ
Raybender® 3000 / 3500
Optické prvky v kopuli pomáhají zachytit a směrovat do tubusu i nízko dopadající ranní a odpolední sluneční paprsky a současně optimalizují přenos světla při vysokém postavení slunce. Výsledkem je vyrovnanější světelný výkon v průběhu dne i roku. Oproti běžné transparentní kopuli tak systém lépe využívá dostupné denní světlo také při nízkých úhlech dopadu.
VÍCE SVĚTLA PRÁVĚ TEHDY, KDYŽ JE HO VENKU NEJMÉNĚ
Light Tracker™ zrcátko
Pevný optický prvek LightTracker™ uvnitř kopule zachytává nízko dopadající sluneční paprsky a směruje je do tubusu. Pracuje bez pohyblivých částí a bez potřeby mechanického natáčení. Pomáhá tak zvýšit světelný výkon zejména při nízké poloze slunce, tedy v ranních a odpoledních hodinách a v zimním období.
MINIMÁLNÍ PROFIL NA PLOCHÉ A POHLEDOVÉ STŘEŠE
Raybender® Flex & Fresnelova čočka
Technologie Raybender® 3500 i Raybender® Slim využívají Fresnelovu čočku, která zachytává nízko dopadající sluneční paprsky a směruje je do tubusu. Bez pohyblivých částí tak pomáhá zvýšit světelný výkon zejména při nízké poloze slunce – v ranních a odpoledních hodinách i během zimního období.
DENNÍ SVĚTLO I NĚKOLIK PATER POD STŘECHU
Amplifier
Amplifier je optický prvek systému SkyVault® M74 DS, který umožňuje cíleně směrovat přivedené denní světlo do požadované části prostoru. Pomáhá tak zvýšit osvětlenost v místě zrakového úkolu nebo nasměrovat světelný tok například mezi skladové regály či do pracovních zón ve vysokých halách. Využívá se tam, kde nestačí pouze rovnoměrná distribuce světla a je potřeba jeho přesnější směrování.
ROVNOMĚRNÉ SVĚTLO V INTERIÉRU, VOLITELNĚ I V NOCI
Difuzér a celý světelný systém
Cesta denního světla probíhá ve třech fázích: zachycení světla střešní optikou daného systému, jeho vedení vysoce odrazným tubusem Spectralight® Infinity a následná distribuce do interiéru. Jednotlivé řady Solatube® využívají rozdílné technologie sběru a distribuce světla podle svého určení a typu objektu.
PRINCIP V BUDOVÁCH
Denní světlo vedené skrz celou stavbu
Od střešní kopule až po difuzér v interiéru. Solatube® umožňuje přivést denní světlo i několik podlaží pod úroveň střechy – v rezidenčních, komerčních i průmyslových objektech.
RODINNÝ DŮM
KOMERČNÍ OBJEKT A HALA
SROVNÁNÍ ŘEŠENÍ
Kdy zvolit Solatube® místo střešního okna
Každé řešení denního osvětlení má své místo. Následující přehled pomáhá objektivně rozhodnout, kdy je světlovod vhodnější než střešní okno nebo klasický světlík – podle nároků konkrétního projektu.
| Kritérium | Střešní okno | Klasický světlík | Solatube® |
|---|---|---|---|
| Výhled ven | Ano | Částečný | Ne – přivádí pouze světlo |
| Tepelné zisky / přehřívání | Vyšší (velká prosklená plocha) | Vyšší | Nízké – přivádí hlavně světlo |
| Riziko oslnění | Vyšší, přímé slunce | Střední | Nízké – rozptýlené světlo |
| Soukromí | Omezené (pohled dovnitř/ven) | Omezené | Plné – bez průhledu |
| Prostory bez přístupu k fasádě | Jen pod střechou | Jen pod střechou | Ano, i přes mezistropy |
| Vedení světla do hloubky dispozice | Omezené | Omezené | I několik pater (Amplifier) |
| Zásah do architektury a fasády | Výraznější | Výraznější | Minimální – subtilní kopule |
| Nároky na konstrukci a prostor | Vyšší (rám, ostění) | Vyšší | Nízké – malý prostup |
| Údržba a životnost | Kování, těsnění, pohyblivé díly | Závisí na materiálu | Bez pohyblivých dílů, doživotní záruka na kopuli |
Orientační přehled pro rané fáze návrhu; konkrétní hodnoty závisí na produktu, skladbě a orientaci. Konzultaci ke konkrétnímu projektu rádi doplníme.
Solatube® není náhradou okna tam, kde je cílem výhled. Je řešením tam, kde potřebujete denní světlo bez oken, bez zásahu do fasády a s minimem tepelných zisků a oslnění.
MĚŘENÍ A DŮKAZY
Výkon ověřený měřením, ne tvrzením
U světlovodů není rozhodující jen průměr tubusu nebo technické údaje uvedené v katalogu. Podstatné je, kolik denního světla celý systém skutečně přivede do interiéru. Právě proto se u světlovodů Solatube® opíráme o konkrétní výsledky srovnávacích měření.
Proč jsou srovnávací měření pro projektanta důležitá. Jednotlivé tubusové světlovody mohou na první pohled působit velmi podobně, jejich skutečný světelný výkon se ale může výrazně lišit. Naměřené hodnoty proto poskytují projektantům, architektům i investorům konkrétní podklad pro návrh denního osvětlení a výběr vhodného systému.
Jak měření probíhalo
Srovnávací měření provedla společnost EKOLA group, spol. s r.o. Světlovody byly instalovány v identických vzorových místnostech, vždy ve středu stropu. Osvětlenost se měřila v pravidelné síti devíti bodů a metodika vycházela z požadavků ČSN EN 17037. Nešlo tedy pouze o jeden okamžitý údaj, ale o vyhodnocení světelných podmínek v průběhu měření.
První srovnávací měření – 9. 1. 2023
Při prvním měření byly za stejných podmínek porovnány systémy Solatube®, SUN LINE ONE a SUNIZER™.
Solatube® SolaMaster® 330DS 530 mm dosáhl průměrné osvětlenosti 454 lx, tedy 100 % srovnávací hodnoty. SUN LINE ONE SLS 600 mm dosáhl 303 lx – 66,7 % a SUNIZER™ ROUND 530mm 206 lx – 45,4 %.
Nejvyšší průměrná osvětlenost tak byla při tomto srovnání naměřena u systému Solatube®.
Druhé srovnávací měření – 6. 9. 2023
O několik měsíců později proběhlo další měření, tentokrát se Solatube®, SUN LINE ONE a LIGHTWAY. Také zde byly systémy porovnávány ve shodně uspořádaných vzorových místnostech.
Solatube® SolaMaster® 330DS 530 mm dosáhl 550 lx – 100 % srovnávací hodnoty. SUN LINE ONE SLS 600 mm dosáhl 314 lx – 57,08 % a LIGHTWAY LW Crystal 600 198 lx – 36,06 %.
Také ve druhém samostatném měření dosáhl Solatube® nejvyšší průměrné osvětlenosti ze všech porovnávaných světlovodů.
Co výsledky znamenají pro váš návrh
Obě měření ukazují, že mezi jednotlivými tubusovými světlovody mohou být výrazné rozdíly ve skutečném množství denního světla přivedeného do interiéru.
Vyšší světelný výkon může v konkrétním projektu znamenat méně světlovodů potřebných pro dosažení požadované osvětlenosti, méně prostupů střechou a čistší řešení podhledu.
Pro projektanta nebo architekta proto není důležité pouze to, jaké parametry mají jednotlivé části světlovodu, ale především jaký výkon poskytuje systém jako celek.
Solatube® SolaMaster® 330DS dosáhl v obou samostatných srovnávacích měřeních nejvyšší průměrné osvětlenosti. Návrh denního osvětlení se tak může opírat o konkrétní naměřená data, nikoli pouze o katalogové údaje.
550 lx
Solatube®
Sola Master® 530 mm
314 lx
Sun Line One
SLS 600 mm
198 lx
Lightway
LW Crystal 600
Průměrná osvětlenost na 1 m² za stejných podmínek · nezávislé měření EKOLA group (protokol v PDF).
PRODUKTOVÉ ŘADY SOLATUBE®
Řešení podle typu stavby
Tři řady pokrývají celé spektrum projektů – od bytu po průmyslovou halu. Nevybíráte produkt z katalogu, ale řadu odpovídající měřítku a provozu stavby.

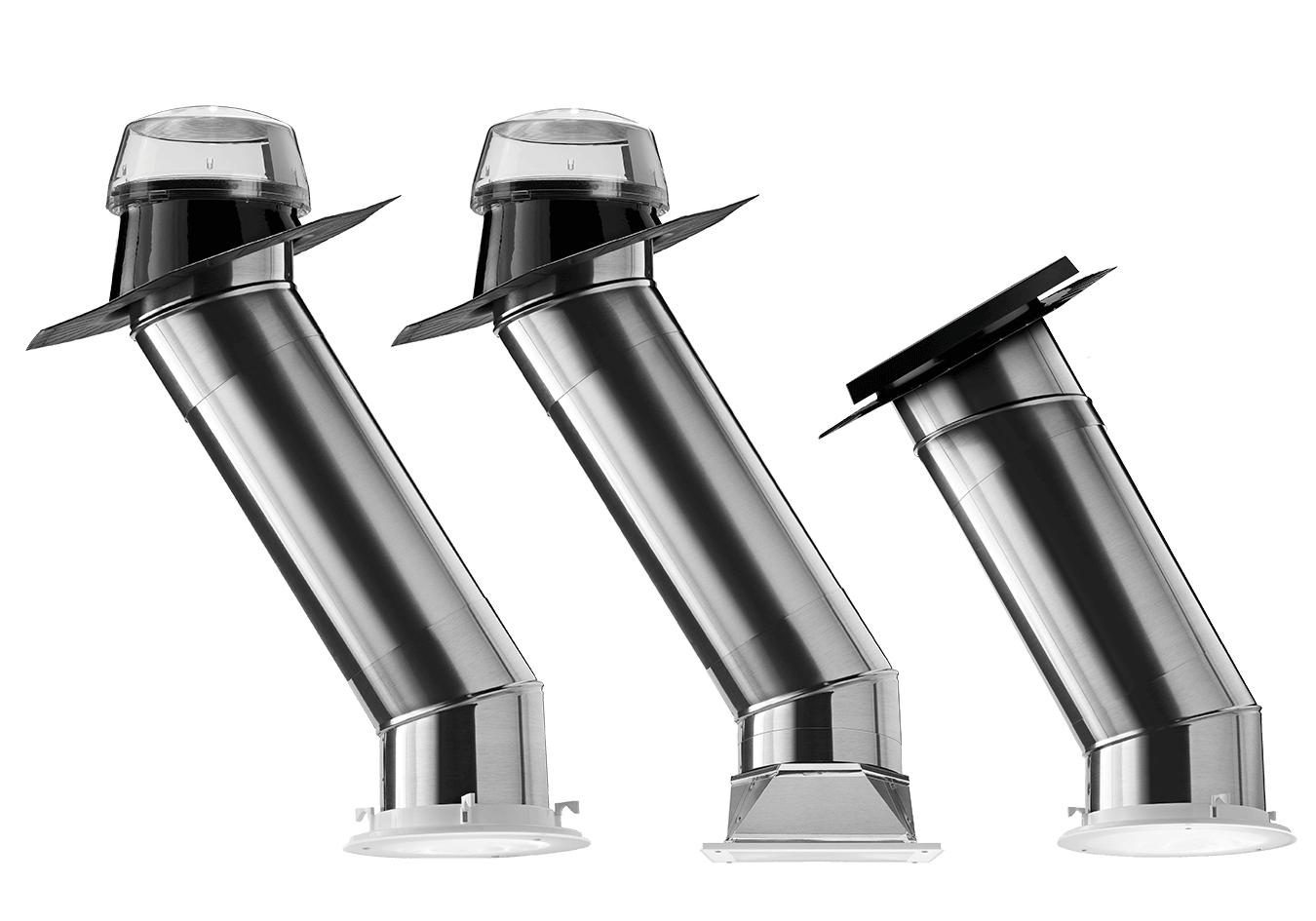

BRIGHTEN UP®
Bydlení a malé prostory
Byty a rodinné domy – koupelny, chodby, šatny, podkroví. Pro šikmou i plochou střechu, s nízkoprofilovou variantou Slim.

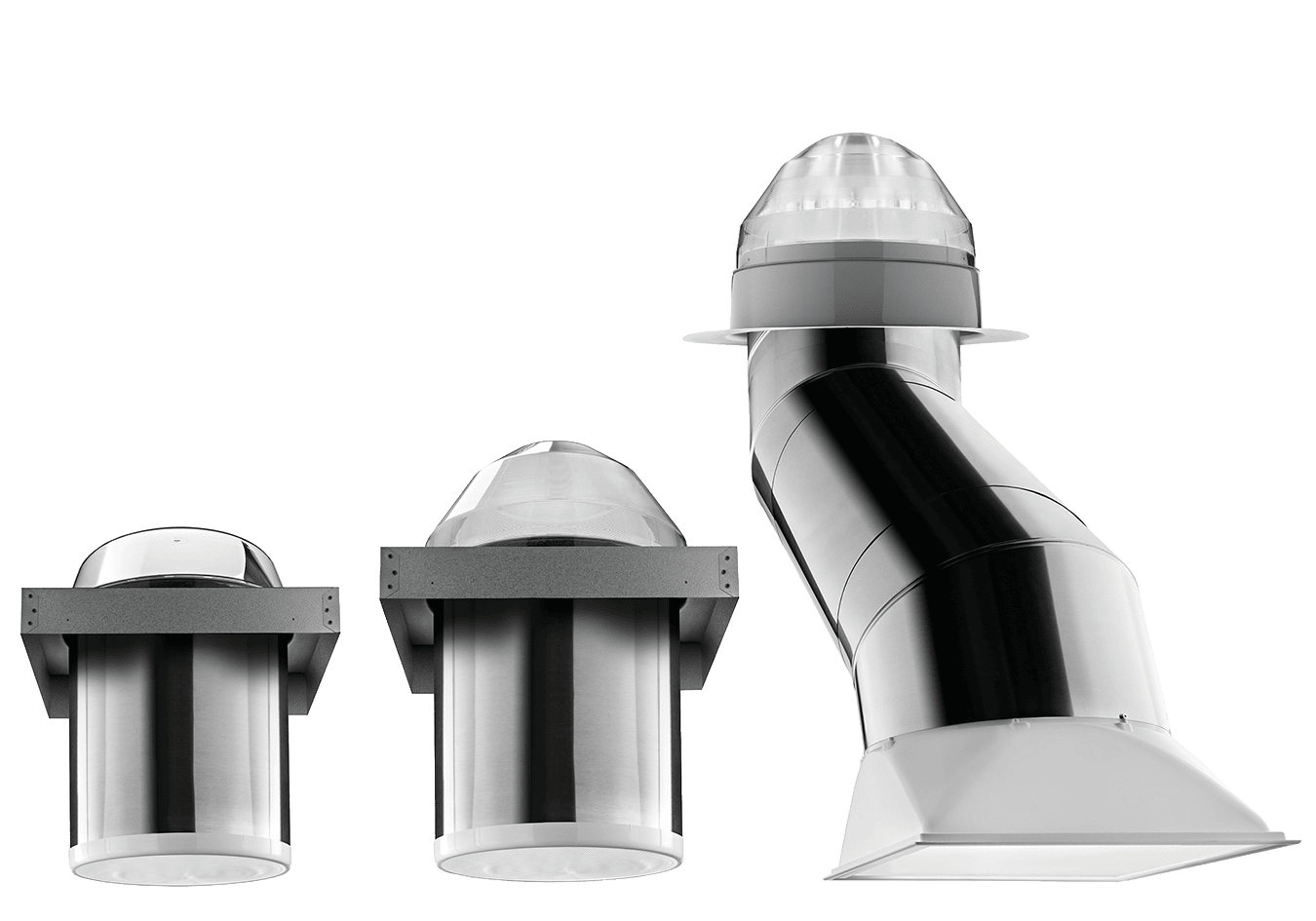

Sola master®
Občanské a komerční stavby
Školy, kanceláře, ordinace, prodejny a provozy s vyššími stropy. Vyšší světelný výkon pro větší půdorysy a světlé výšky.

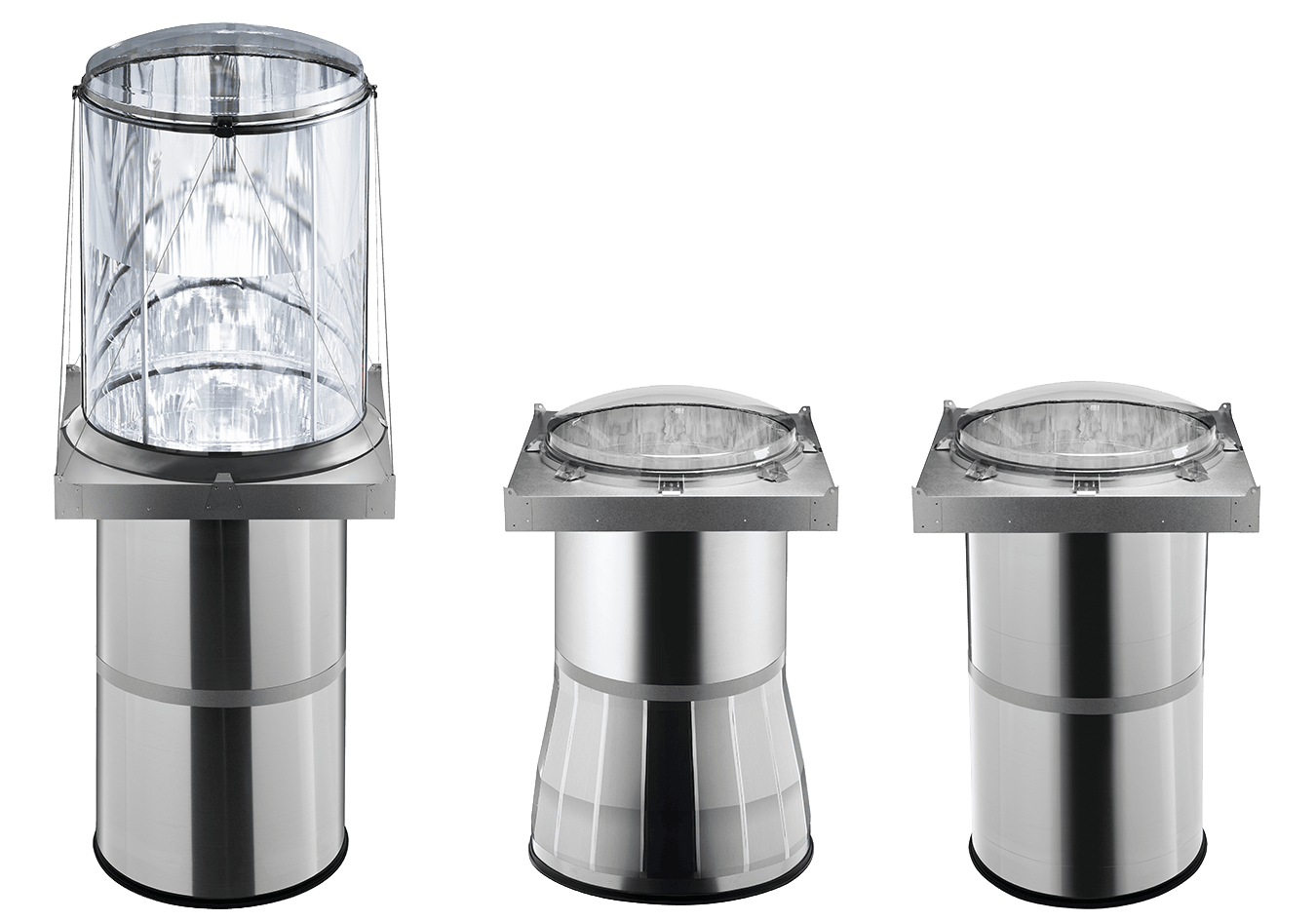

Sky Vault®
Průmysl, haly a velké výšky
Výrobní a skladové haly, logistická centra. Největší průměr a technologie Amplifier pro vedení světla do velkých výšek a délek.
PROJEKTOVÁ PODPORA
Nezískáte produkt. Získáte technického partnera.
Od prvního konceptu po realizaci za vámi stojí tým výhradního dovozce – s podklady, výpočtem i detaily napojení.
Denní osvětlení světlovody se nenavrhuje od oka. Pomůžeme vám stanovit cílovou osvětlenost, vybrat vhodnou řadu, spočítat počet jednotek a navrhnout jejich rozmístění tak, aby výsledek odpovídal záměru i normě. K dispozici jsou výkresové podklady, datové listy i konzultace v kterékoli fázi projektu.
PODKLADY
CAD, BIM a datové listy
Výkresové detaily a řezy v CAD (DWG), podklady pro BIM a datové listy všech řad 250–740 mm. Vše pro studii, dokumentaci pro stavební povolení i prováděcí projekt.
NÁVRH
Výpočet a rozmístění
Doporučíme řadu, spočítáme počet jednotek pro cílovou osvětlenost a navrhneme jejich rozmístění podle dispozice, světlé výšky a skladby střechy.
REALIZACE
Detaily a podpora na stavbě
Řešení detailů napojení a těsnění na konkrétní typ střechy, vyškolení technici a konzultace až na stavbu. Bez improvizace, bez překvapení.
REFERENČNÍ STAVBY
Kde a proč se světlovody používají
Solatube® je specifikováno napříč typologiemi. Architekta nezajímá jen, kdo systém použil, ale v jakém kontextu a jaký problém vyřešil.
Školy a školky
Učebny a společné prostory s denním světlem bez oslnění a přehřívání. Lepší podmínky pro výuku, nižší závislost na umělém osvětlení.
Kanceláře
Vnitřní open-space, recepce, zasedačky a chodby bez fasády. Denní světlo do jádra dispozice bez nároku na okno.
Zdravotnictví
Ordinace, čekárny a chodby, kde denní světlo přispívá k pohodě pacientů, orientaci i hygieně provozu.
Výrobní haly
Vysoké provozy, kde řada Sky Vault® s Amplifierem vede denní světlo do velkých výšek — bezpečnost a úspora za osvětlení přes den.
Sklady a logistika
Rozlehlé prostory bez oken, kde denní světlo snižuje provozní náklady a zlepšuje pracovní prostředí.
Rodinné domy
Podkroví, koupelny, chodby a schodiště bez oken. Stovky realizací po celé ČR napříč typy střech.
KE STAŽENÍ
Podklady pro projekt
Vše pro návrh i realizaci na jednom místě — technika, výrobky i CAD detail.
Potřebujete konkrétní BIM rodinu, výpočet osvětlenosti nebo detail napojení? Napište nám.
KONZULTACE K PROJEKTU
Pomůžeme s návrhem denního osvětlení
Pošlete nám půdorys nebo řez objektu. Doporučíme vhodnou řadu světlovodů, navrhneme jejich počet a optimální rozmístění podle dispozice a požadavků na denní osvětlení. Konzultace je zdarma a nezávazná.
