Když má denní světlo fungovat
Tubusové světlovody navržené s pasivně aktivní technologií
Světlovody Solatube® využívají pokročilé optické technologie, které umožňují zachytit, přenést a rovnoměrně rozptýlit maximum dostupného denního světla. Tuto technologii Solatube® zdokonaluje již více než 30 let s cílem dosáhnout vysoké účinnosti, dlouhé životnosti a minimálních nároků na údržbu. Výsledkem je systém, který patří výkonem a kvalitou zpracování ke špičce na trhu.
Technologie Raybender®
Příkladem této optické technologie je patentovaný systém Raybender®, který pomáhá účinně zachytávat denní světlo při různých úhlech dopadu slunečních paprsků. Dokáže tak využívat dostupné světlo v průběhu celého dne bez nutnosti mechanického natáčení nebo aktivního sledování slunce.
Spectralight® Infinity
Patentovaný odrazný materiál Spectralight® Infinity je navržen tak, aby vedl denní světlo tubusem s minimálními ztrátami. Díky mimořádně vysoké odrazivosti dokáže efektivně přenášet světlo i na delší vzdálenosti a zároveň zachovávat jeho přirozené barevné podání.
Light Tracker V™
Inovativní zrcátko lomí paprsky přímo do tubusu po celý den a to i z extra nízkých úhlů. Zvyšuje příjem světla dopadající pod ostrým úhlem a zajistí tak vysoký výkon.
Velké možnosti pro malé prostory

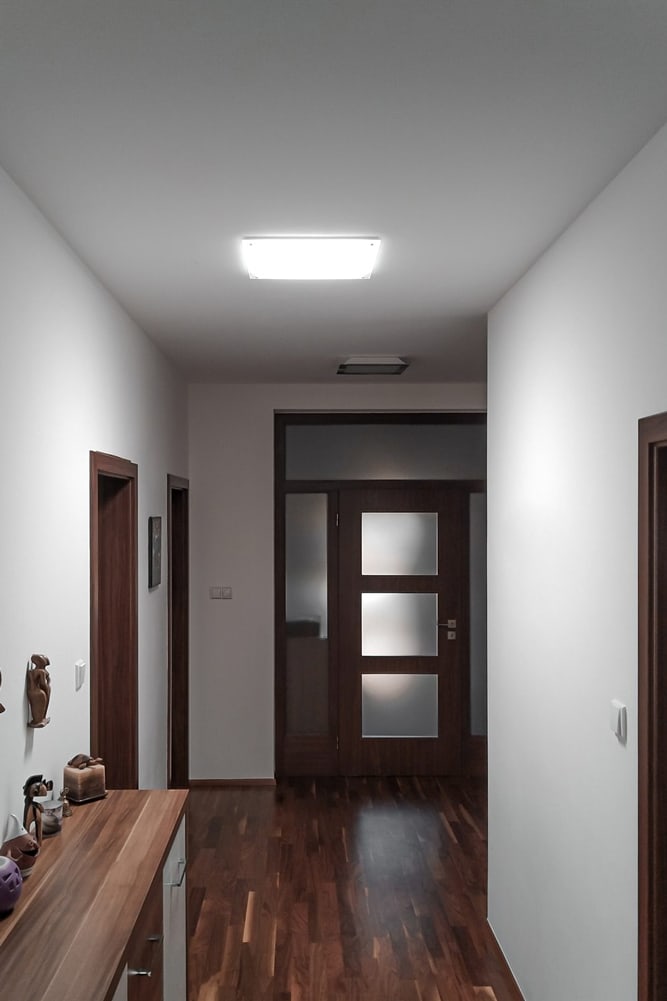

Série Brighten Up®

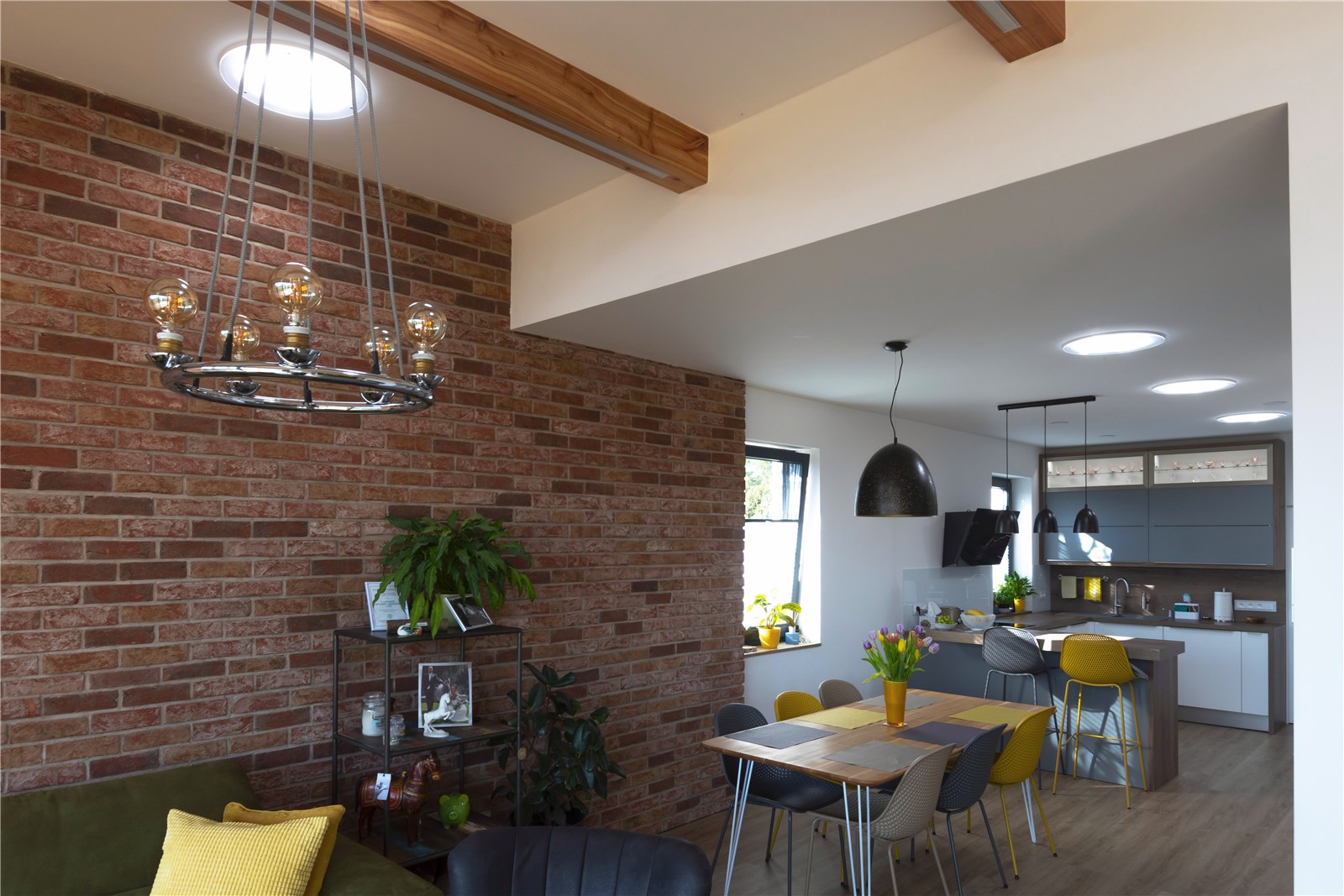

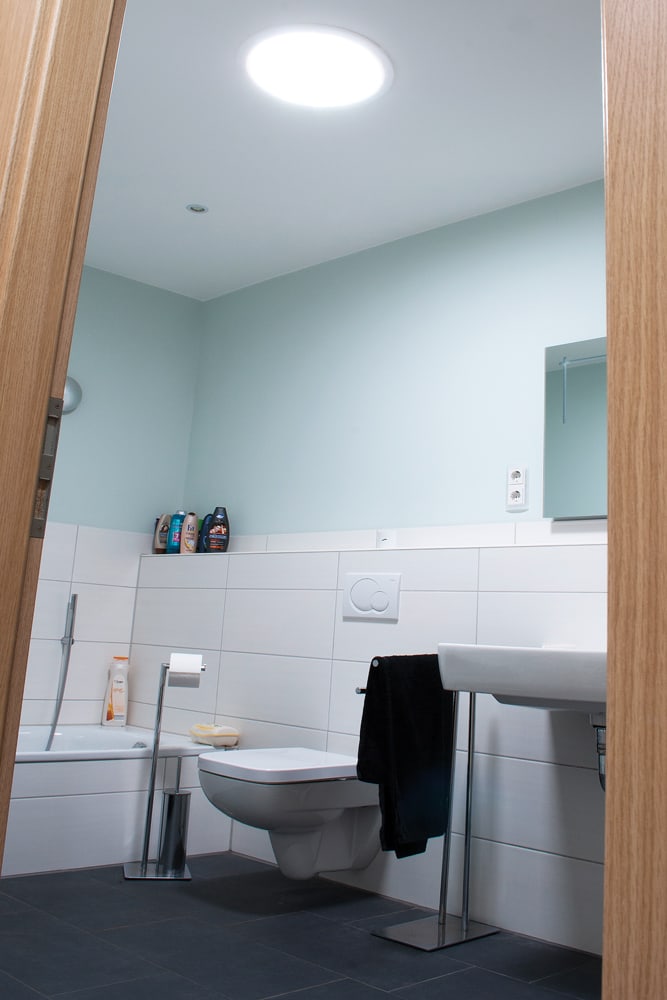

Série Brighten Up® je určena pro menší komerční a hlavně rezidenční prostory, kuchyně, obýváky, schodiště, koupelny, chodby a ostatní prostory, které trpí nedostatkem denního světla, protože jsou daleko od oken. Série Solatube® Brighten Up® je perfektní řešení pro prosvětlení těžko dostupných prostor tam, kde není jiné řešení.
Velké možnosti pro malé prostory
Série Brighten Up®
Série Brighten Up® je určena pro menší komerční a hlavně rezidenční prostory, kuchyně, obýváky, schodiště, koupelny, chodby a ostatní prostory, které trpí nedostatkem denního světla, protože jsou daleko od oken. Série Solatube® Brighten Up® je perfektní řešení pro prosvětlení těžko dostupných prostor tam, kde není jiné řešení.
Různé možnosti pro různé prostory
Každý prostor má jiné nároky na množství denního světla. Proto je modelová řada Brighten Up® dostupná v několika velikostech, aby bylo možné zvolit vhodné řešení podle rozměru místnosti i požadovaného světelného výkonu.
Série Solatube® Brighten Up® je dostupná ve dvou průměrech – 250 mm (160 DS) a 350 mm (290 DS) – s efektivní délkou vedení až 9 metrů. Světlovody lze použít samostatně, nebo je ve větších prostorech kombinovat podle požadovaného množství denního světla. K dispozici je kruhové i čtvercové provedení a několik variant interiérových difuzérů.
Brilantní technologie
-
Kopule Raybender® 3500 s kopulovým zrcátkem Light Tracker V ™
-
Tubusy Spectralight® Infinity
- Solární stmívač denního osvětlení (doplňkové rozšíření o jednoduché dálkového ovládání, které umožňuje měnit úroveň světla z plného výkonu, do téměř úplného zatemnění)
Různé možnosti pro různé prostory
Každý prostor má jiné nároky na množství denního světla. Proto je modelová řada Brighten Up® dostupná v několika velikostech, aby bylo možné zvolit vhodné řešení podle rozměru místnosti i požadovaného světelného výkonu.
Série Solatube® Brighten Up® je dostupná ve dvou průměrech – 250 mm (160 DS) a 350 mm (290 DS) – s efektivní délkou vedení až 9 metrů. Světlovody lze použít samostatně, nebo je ve větších prostorech kombinovat podle požadovaného množství denního světla. K dispozici je kruhové i čtvercové provedení a několik variant interiérových difuzérů.
Brilantní technologie
-
Kopule Raybender® 3500 s kopulovým zrcátkem Light Tracker V ™
-
Tubusy Spectralight® Infinity
- Solární stmívač denního osvětlení (doplňkové rozšíření o jednoduché dálkového ovládání, které umožňuje měnit úroveň světla z plného výkonu, do téměř úplného zatemnění)
Modelová řada Brighten Up®

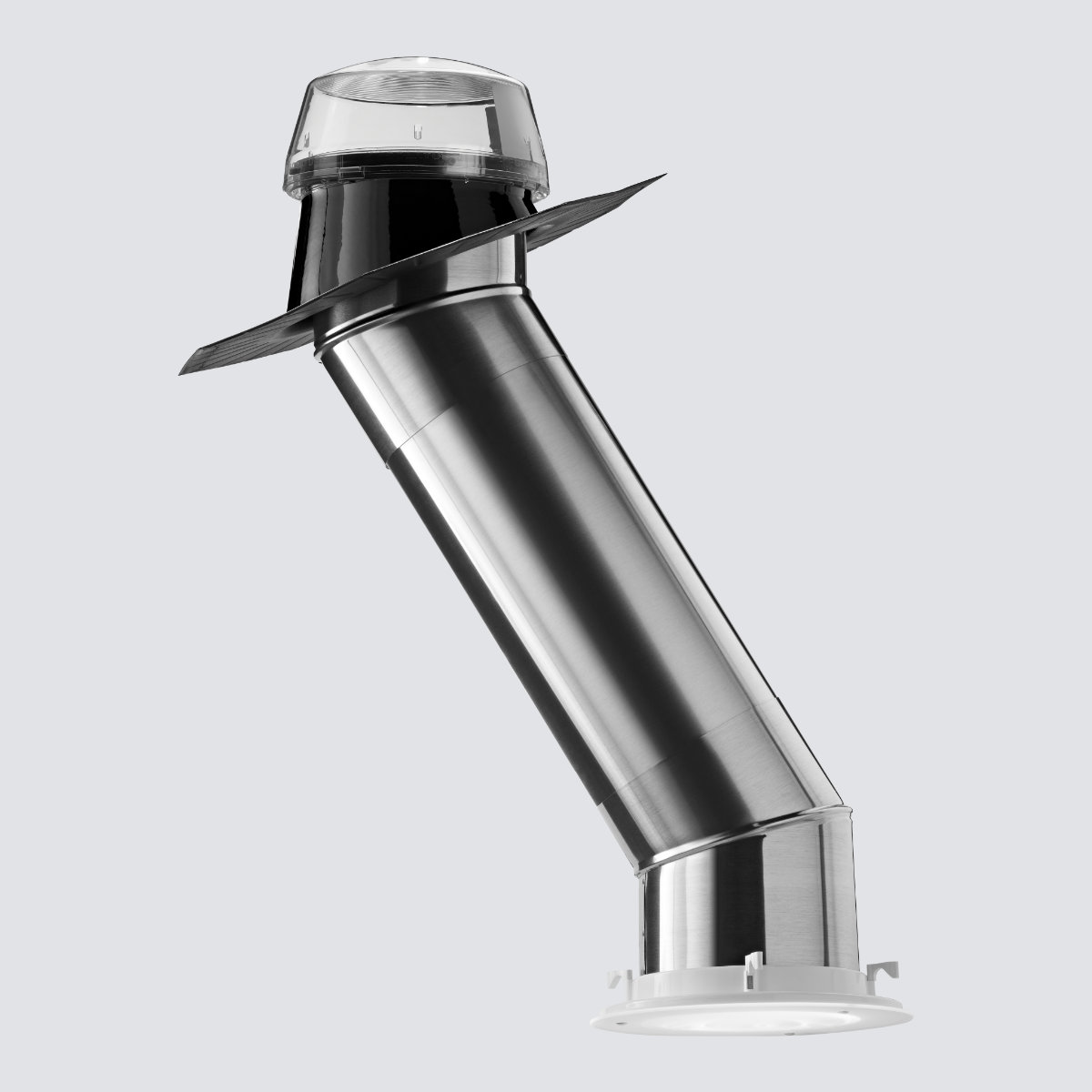

Brighten Up® 160 DS-250mm

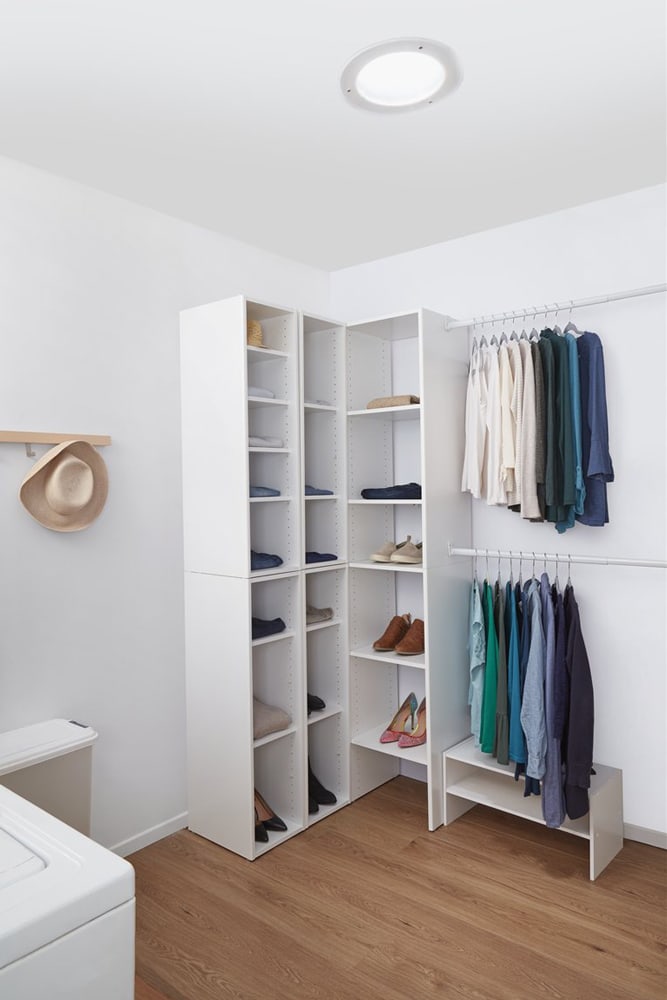

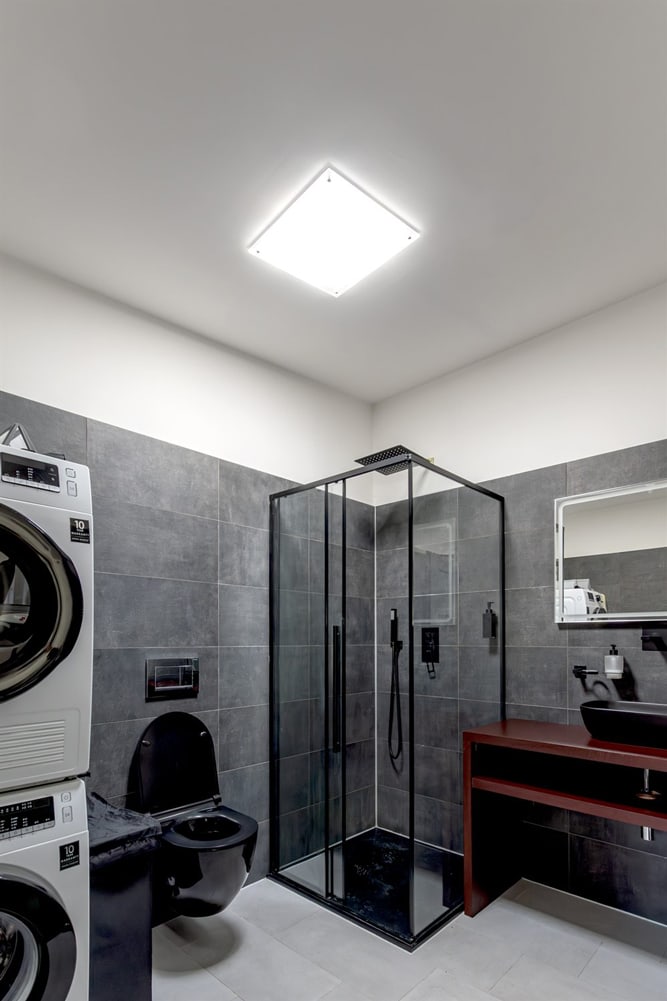

Solatube® Brighten Up® 160 DS o průměru 250 mm je určen především pro menší prostory, jako jsou chodby, koupelny, toalety, šatny nebo technické místnosti. Systém je navržen tak, aby poskytoval vyrovnaný světelný výkon v průběhu dne i během celého roku. Součástí kopule je optický prvek LightTracker™, který pomáhá zachytit a usměrnit také nízko dopadající ranní a odpolední sluneční paprsky. Světlovod je vhodný pro instalaci do sádrokartonových, kazetových i klasických omítaných stropů.
Sestava:
- kopulová technologie fresnelových čoček Raybender® 3500
- Raybender® Flex
- kopulové zrcátko Light Tracker V
- průměr tubusu 250mm
- efektivní délka 6 m
- světelný tok 35 – 2900 lm
- možnost čtvercového vyústění

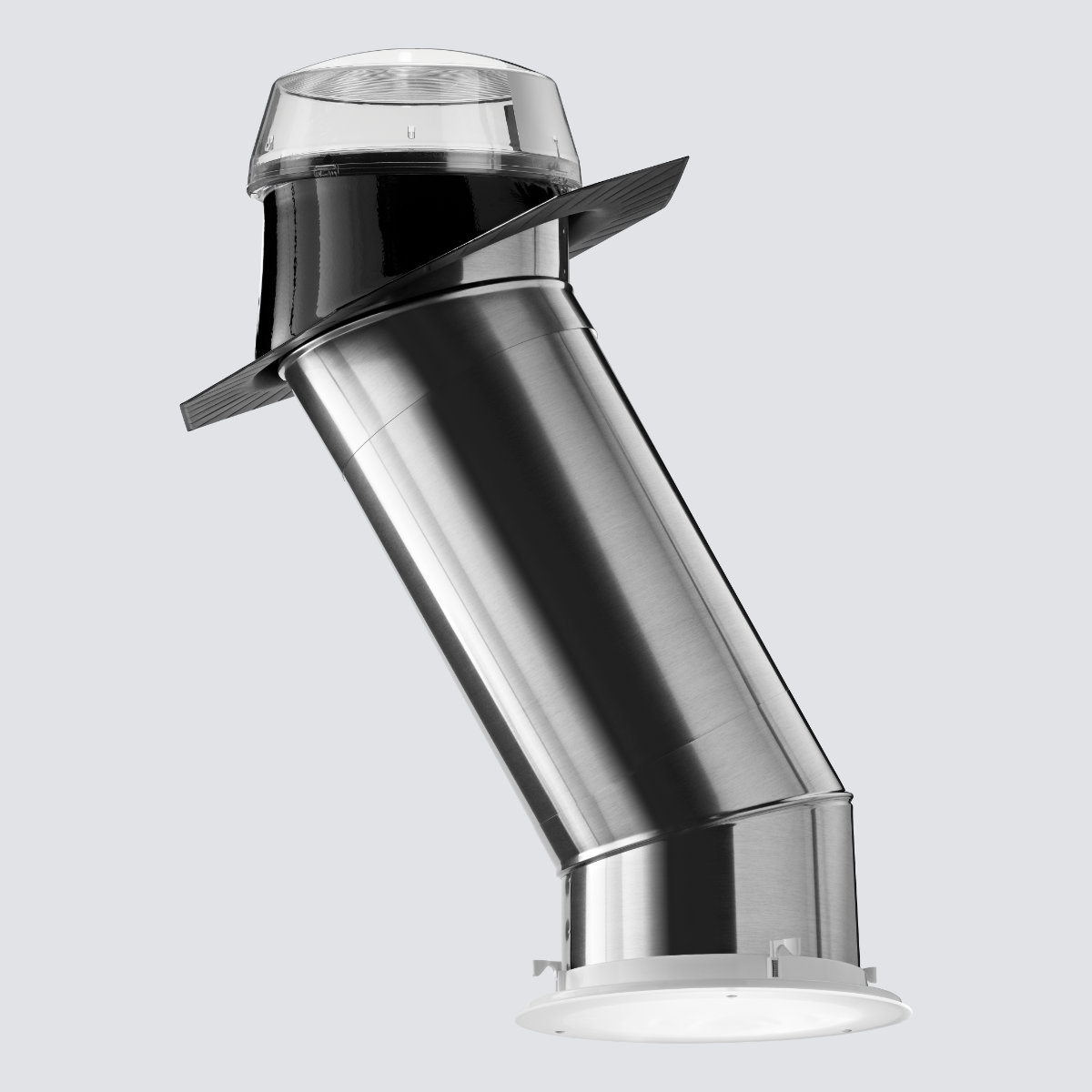

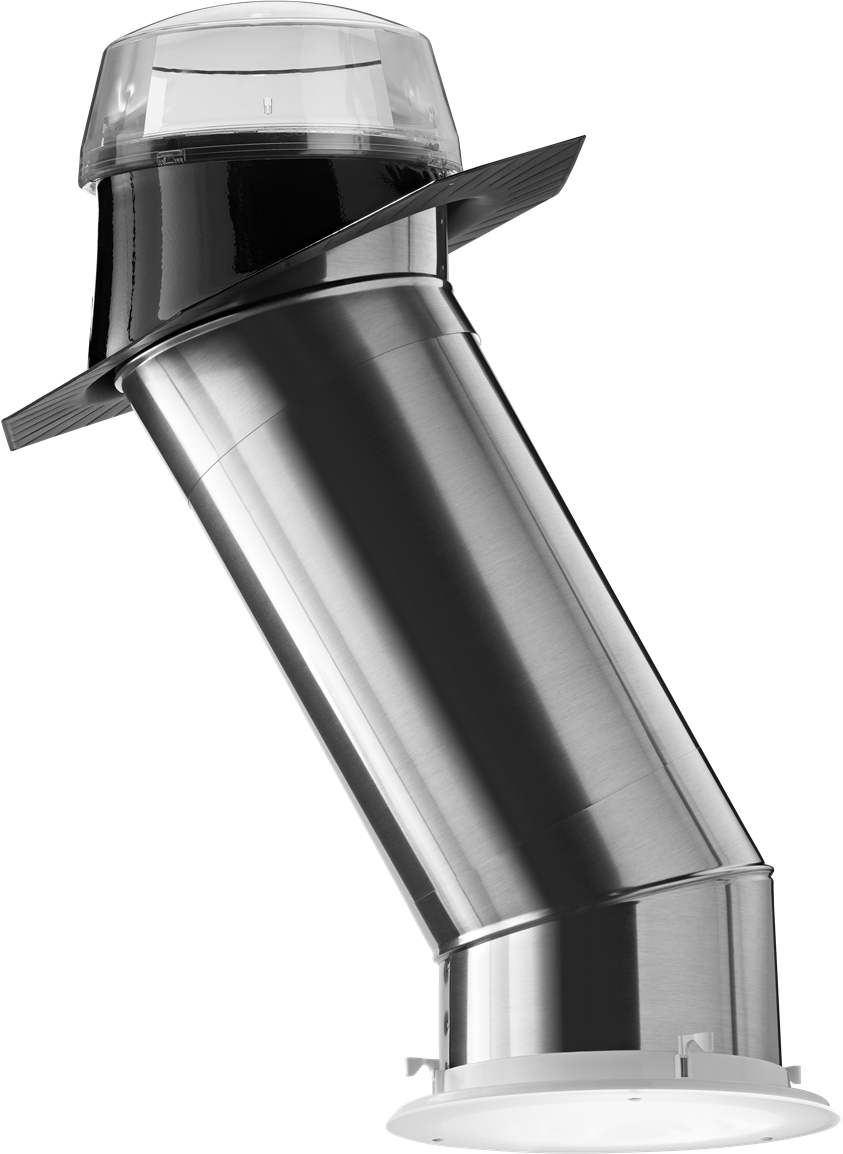

Brighten Up® 290 DS-350mm

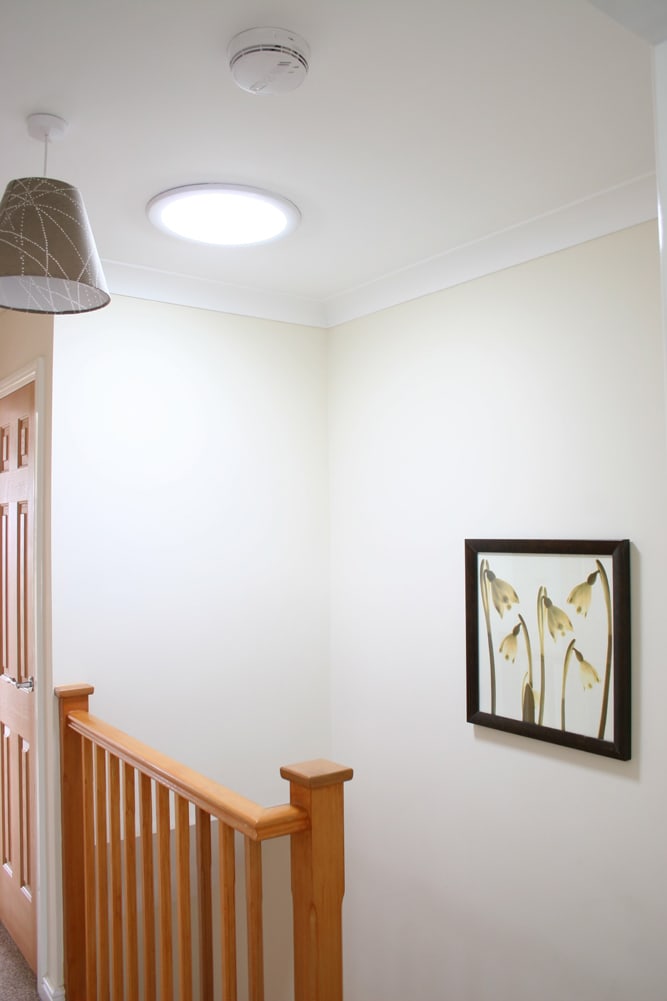

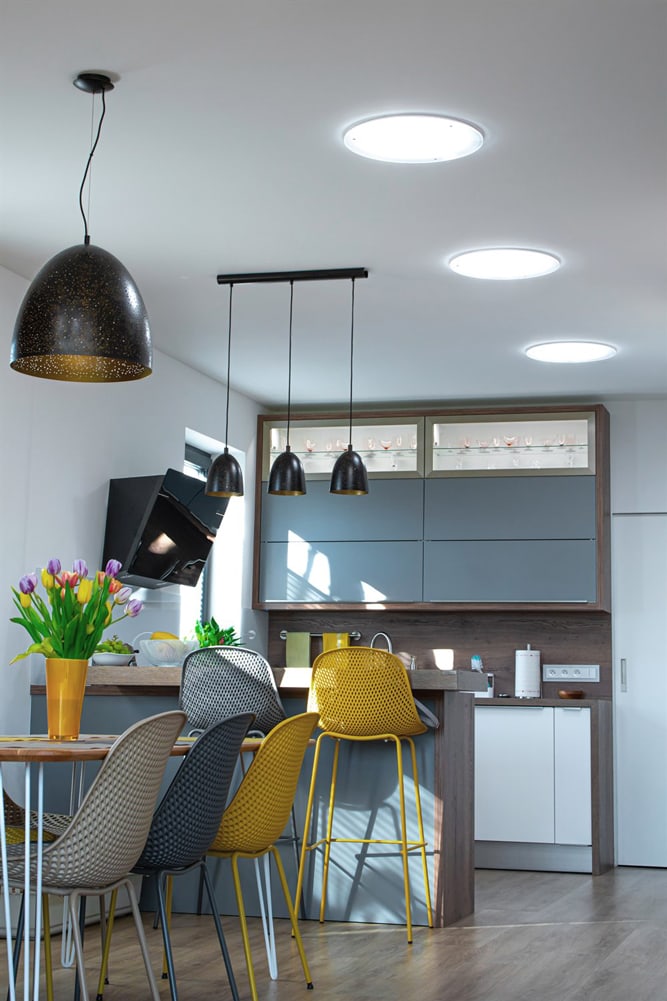

Solatube® Brighten Up® 290 DS o průměru 350 mm je určen pro větší prostory, jako jsou chodby, koupelny, kuchyně, schodiště, pracovny nebo menší komerční prostory. Součástí kopule je optický prvek LightTracker™, který pomáhá zachytit a usměrnit také nízko dopadající ranní a odpolední sluneční paprsky. Díky tomu poskytuje systém vyrovnaný světelný výkon v průběhu dne i během celého roku. Vhodný je pro instalaci do sádrokartonových, kazetových i klasických omítaných stropů.
Sestava:
- kopulová technologie fresnelových čoček Raybender® 3500
- Raybender® Flex
- kopulové zrcátko Light Tracker V
- průměr tubusu 350 mm
- efektivní délka 9 m
- světelný tok 70 – 5800 lm
- možnost čtvercového vyústění
Brighten Up® 290 DS-350mm plochý Raybender® Slim
Solatube® Brighten Up® 290 DS o průměru 350 mm ve variantě Raybender® Slim nabízí stejné využití jako standardní 290 DS, ale s nízkoprofilovým střešním prvkem. Je vhodný pro větší chodby, koupelny, kuchyně, schodiště nebo pracovny. Díky plochému provedení působí na střeše nenápadně, a hodí se proto například do památkových zón nebo tam, kde je požadován co nejméně výrazný střešní prvek.
Sestava:
- kopulová technologie fresnelových čoček Raybender® 3500
- Raybender® Flex
- kopulové zrcátko Light Tracker V
- průměr tubusu 350 mm
- efektivní délka 9 m
- světelný tok 70 – 5800 lm
- tvrzené sklo tl. 4 mm, rozměr skla 368×368 mm,
- rozměr rámu 460×460 mm, materiál ASA (vynikající odolnost proti UV záření a teplotám, mechanická odolnost, tuhost)
- možnost čtvercového difuzéru
Účinná technologie pro vyšší výkon
Série Sola Master®

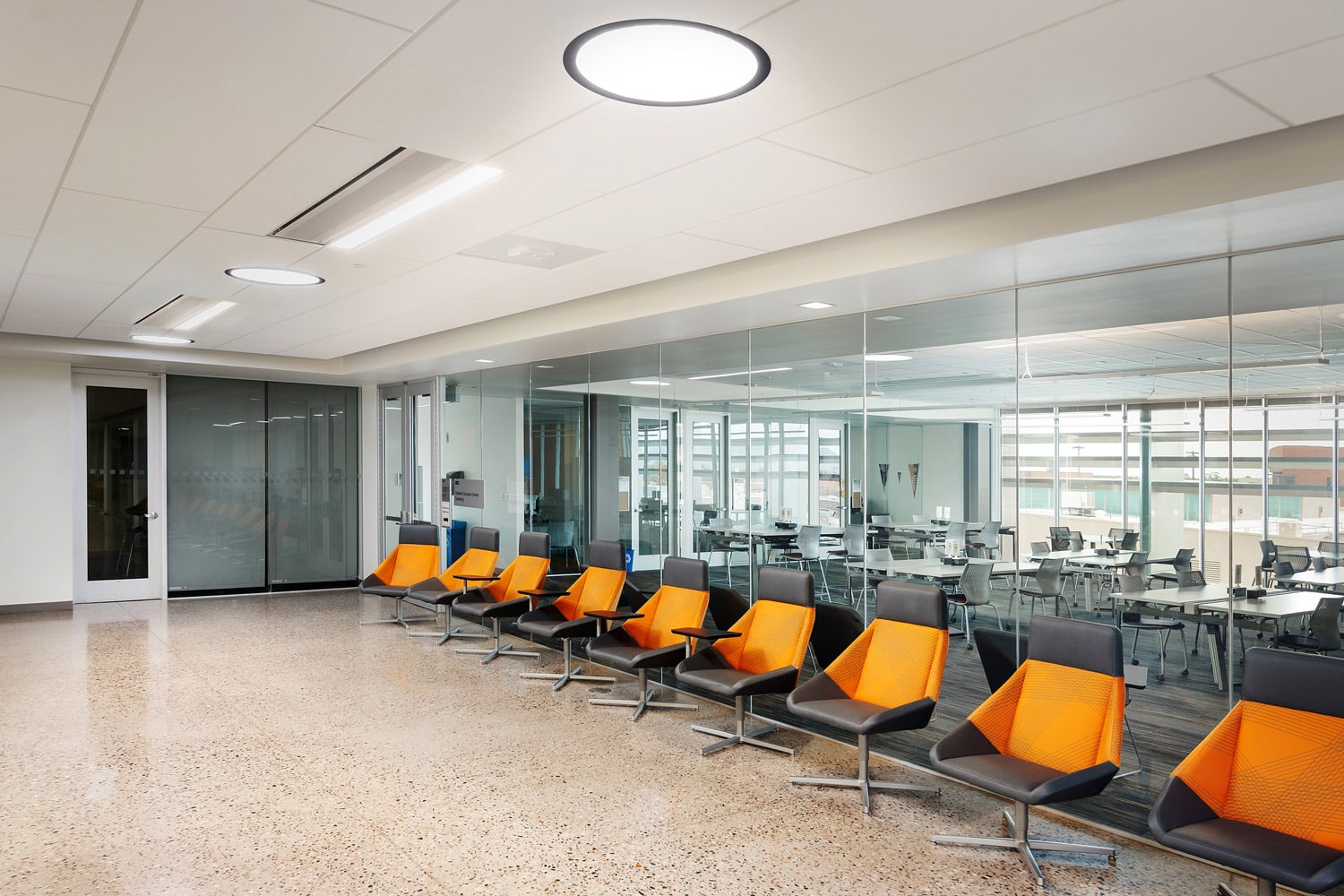

Série Solatube® SolaMaster® je určena pro větší komerční a veřejné prostory, kde je požadován vysoký a spolehlivý přísun denního světla. Využití najde například v kancelářích, učebnách, administrativních budovách, denních místnostech nebo dalších komerčních provozech. Díky vysoké účinnosti pomáhá omezit potřebu umělého osvětlení během dne.
Série Solatube® SolaMaster® využívá jednu střešní kopuli a nabízí různé varianty zakončení podle typu stropu. Pro otevřené stropy (OC) je k dispozici kruhový difuzér, pro uzavřené stropy (CC) lze zvolit kruhové nebo čtvercové provedení. Díky tomu lze systém snadno přizpůsobit různým typům komerčních i veřejných prostor.
Účinná technologie pro vyšší výkon
Série Sola Master®
Série Solatube® SolaMaster® je určena pro větší komerční a veřejné prostory, kde je požadován vysoký a spolehlivý přísun denního světla. Využití najde například v kancelářích, učebnách, administrativních budovách, denních místnostech nebo dalších komerčních provozech. Díky vysoké účinnosti pomáhá omezit potřebu umělého osvětlení během dne.
Série Solatube® SolaMaster® využívá jednu střešní kopuli a nabízí různé varianty zakončení podle typu stropu. Pro otevřené stropy (OC) je k dispozici kruhový difuzér, pro uzavřené stropy (CC) lze zvolit kruhové nebo čtvercové provedení. Díky tomu lze systém snadno přizpůsobit různým typům komerčních i veřejných prostor.
Flexibilní řešení
Série Solatube® SolaMaster® o průměru 530 mm umožňuje efektivní vedení denního světla až do vzdálenosti 15 metrů. Díky možnosti směrování tubusu je vhodná i pro složitější trasy a nabízí vysoký světelný výkon při kompaktních rozměrech. Nejčastěji se používá ve větších komerčních a veřejných objektech, kde lze systém navrhnout s ohledem na požadavky ČSN pro denní osvětlení. Pro uzavřené stropy je k dispozici kruhové i čtvercové provedení difuzéru.
Brilantní technologie
- varianta kopule s optickým prvkem LightTracker™, který pomáhá účinně zachytit a usměrnit i nízko dopadající sluneční paprsky
- tubusy Spectralight® Infinity
- lemování pro každou krytinu
- kruhové nebo čtvercové difuzéry Prismatic a Optiview
- množství příslušenství a doplňků nejen ke kontrole intenzity světla, ale i minimalizaci tepelných ztrát a zisků
Flexibilní řešení
Série Solatube® SolaMaster® o průměru 530 mm umožňuje efektivní vedení denního světla až do vzdálenosti 15 metrů. Díky možnosti směrování tubusu je vhodná i pro složitější trasy a nabízí vysoký světelný výkon při kompaktních rozměrech. Nejčastěji se používá ve větších komerčních a veřejných objektech, kde lze systém navrhnout s ohledem na požadavky ČSN pro denní osvětlení. Pro uzavřené stropy je k dispozici kruhové i čtvercové provedení difuzéru.
Brilantní technologie
- varianta kopule s optickým prvkem LightTracker™, který pomáhá účinně zachytit a usměrnit i nízko dopadající sluneční paprsky
- tubusy Spectralight® Infinity
- lemování pro každou krytinu
- kruhové nebo čtvercové difuzéry Prismatic a Optiview
- množství příslušenství a doplňků nejen ke kontrole intenzity světla, ale i minimalizaci tepelných ztrát a zisků
Modelová řada Sola Master®

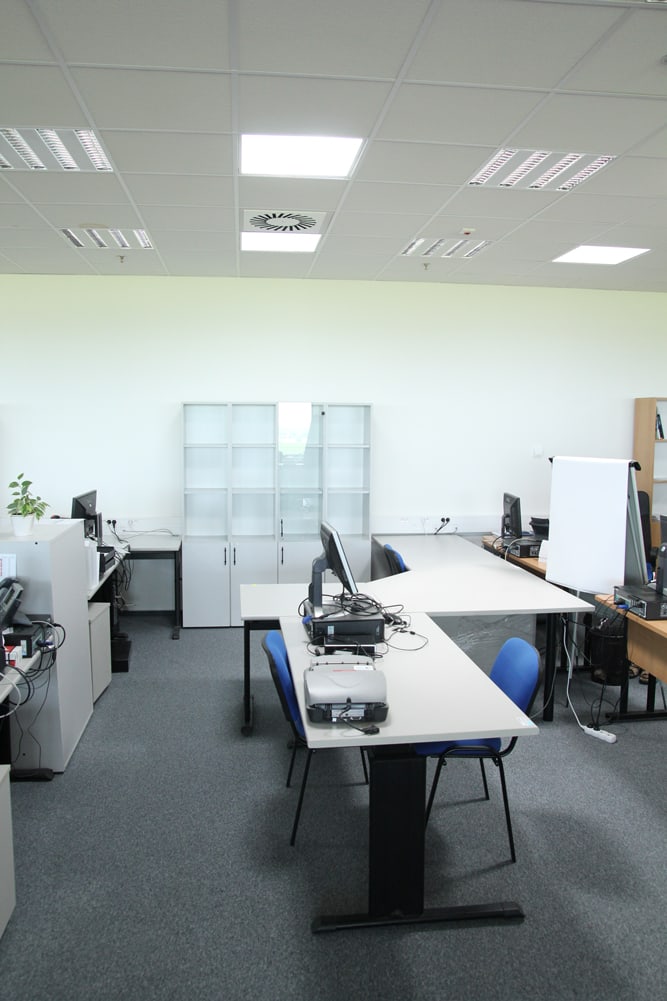

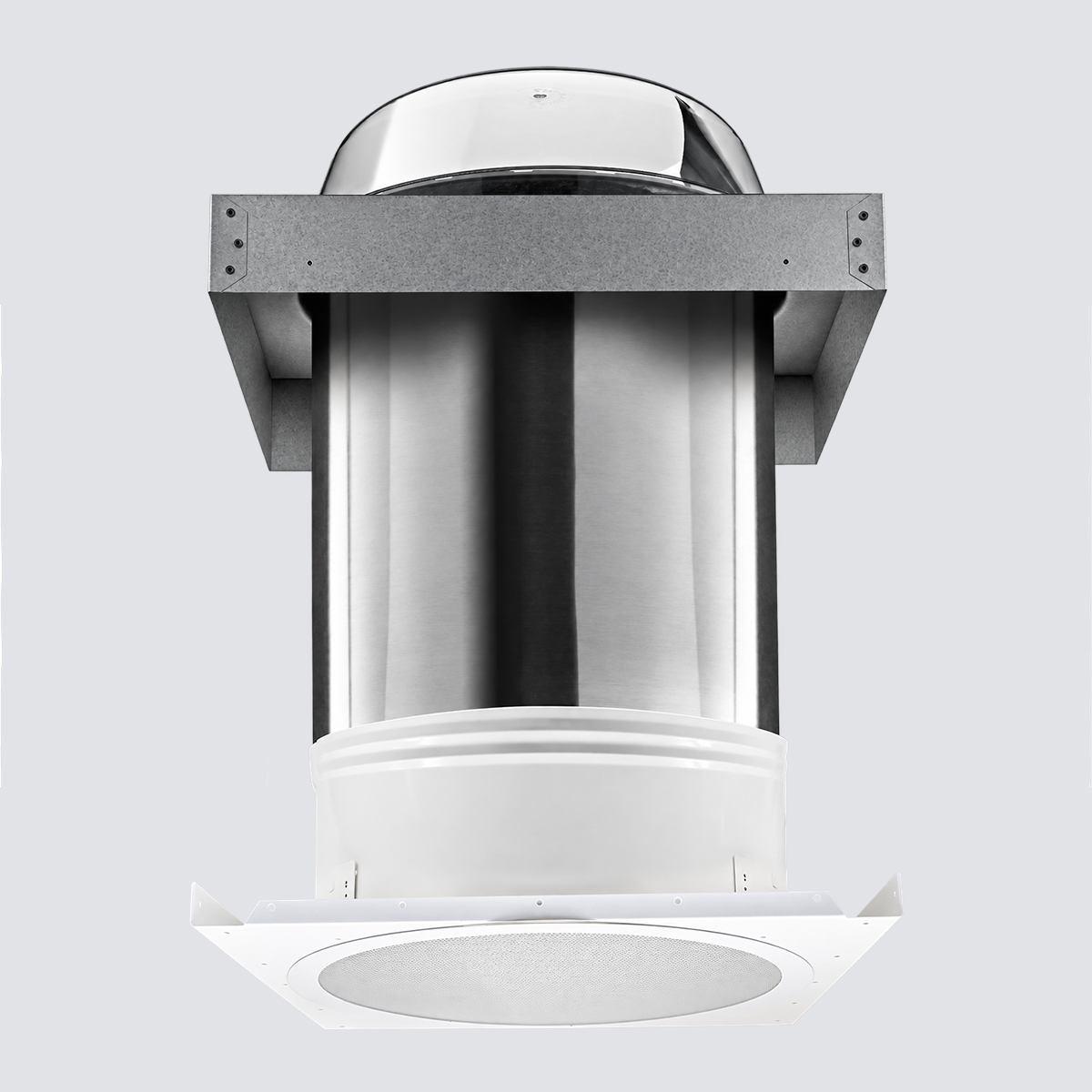

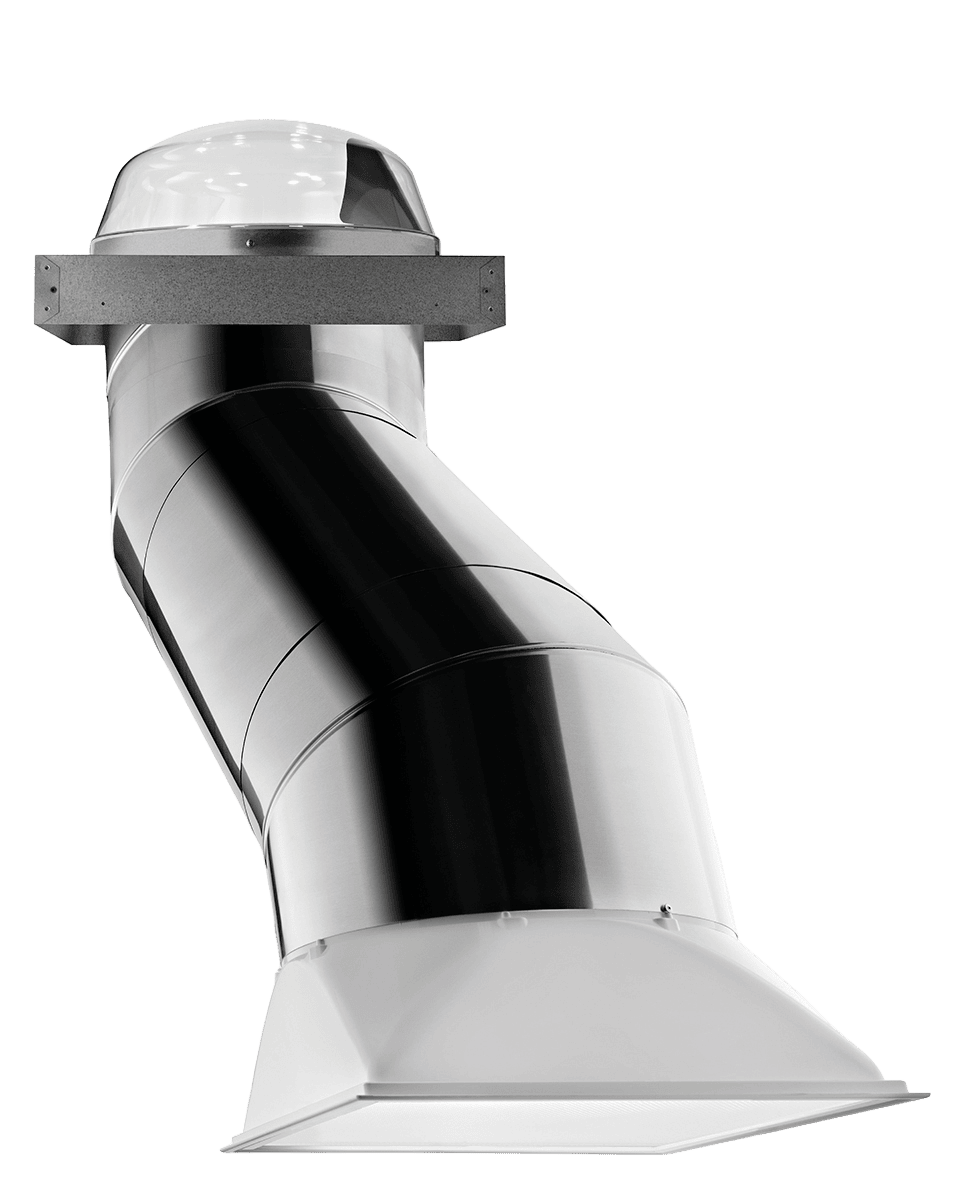

Sola Master® 330 DS-530 mm CC kruhový

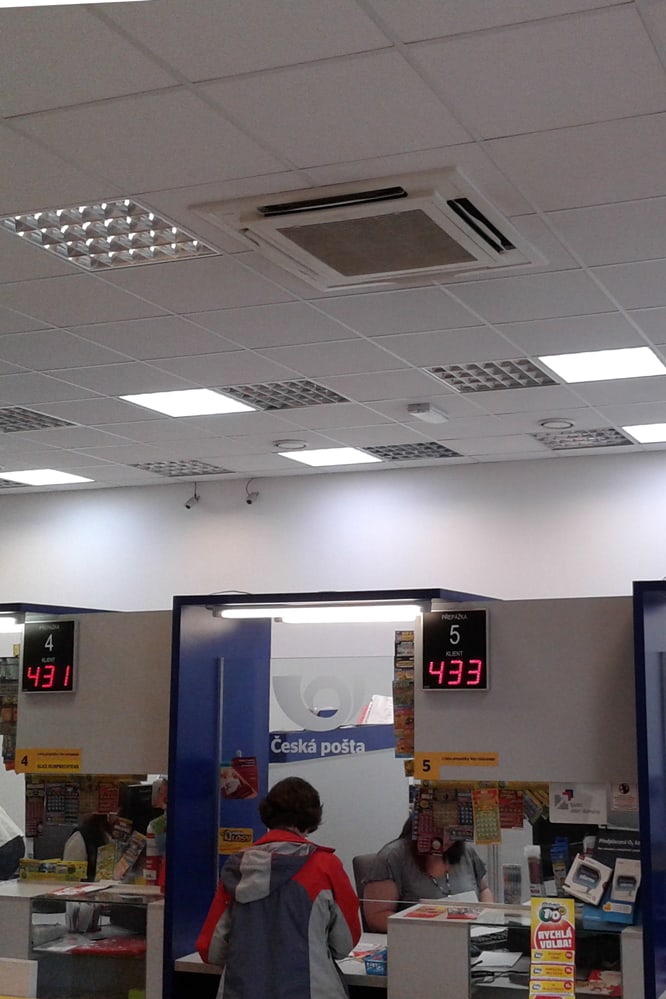

Solatube® SolaMaster® 330 DS o průměru 530 mm ve variantě CC je zakončen kruhovým difuzérem v modulu 600 × 600 mm. Je vhodný zejména pro instalaci do kazetových podhledů v kancelářích, na chodbách, schodištích, v kuchyních a dalších komerčních či veřejných prostorech.
- průměr tubusu 530 mm
- efektivní délka 15 m
- světelný tok 160 – 10900 lm

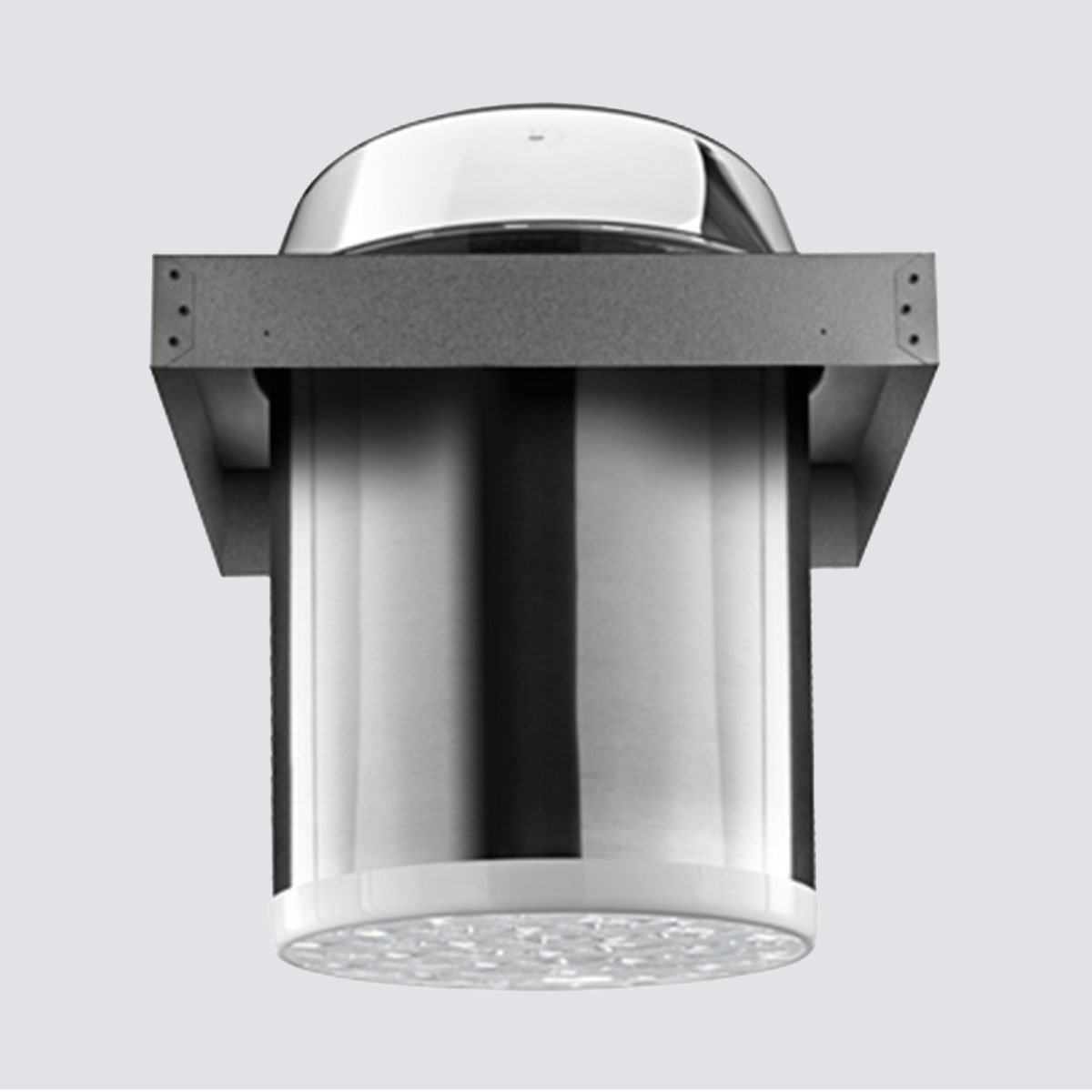

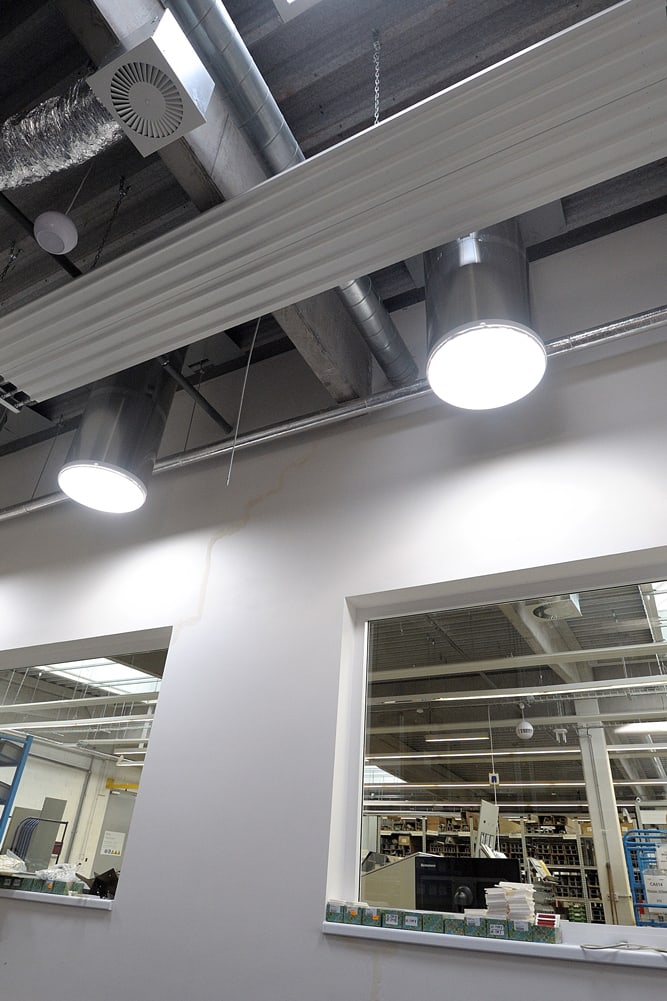

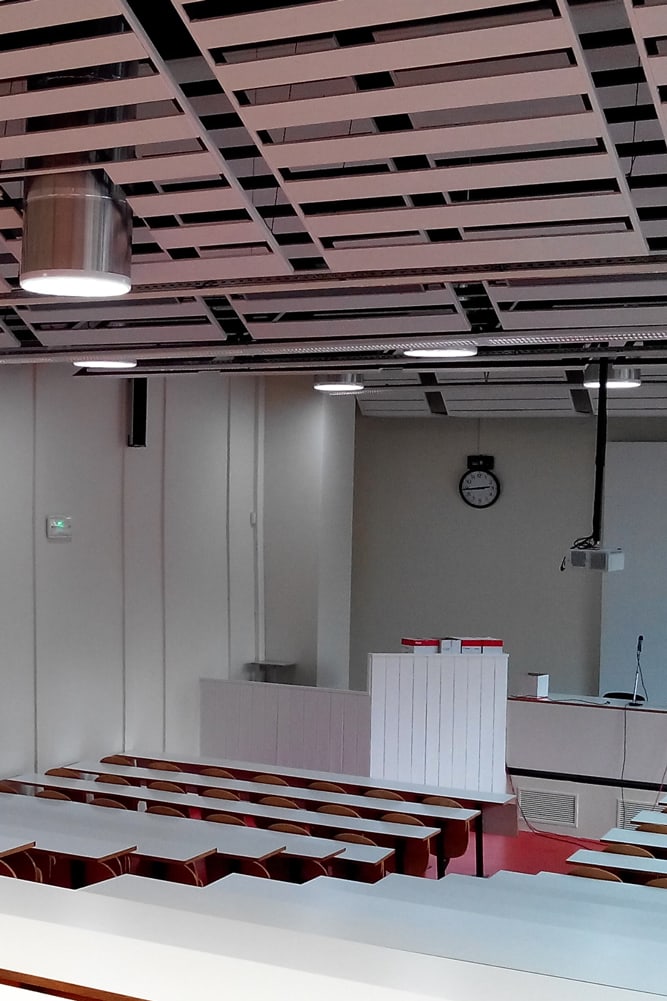

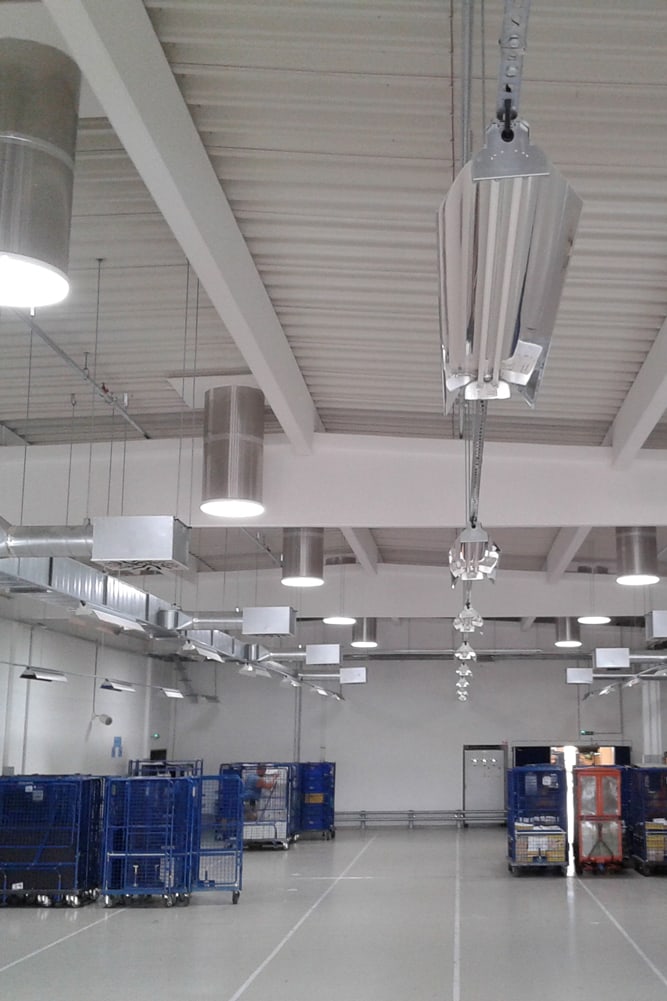

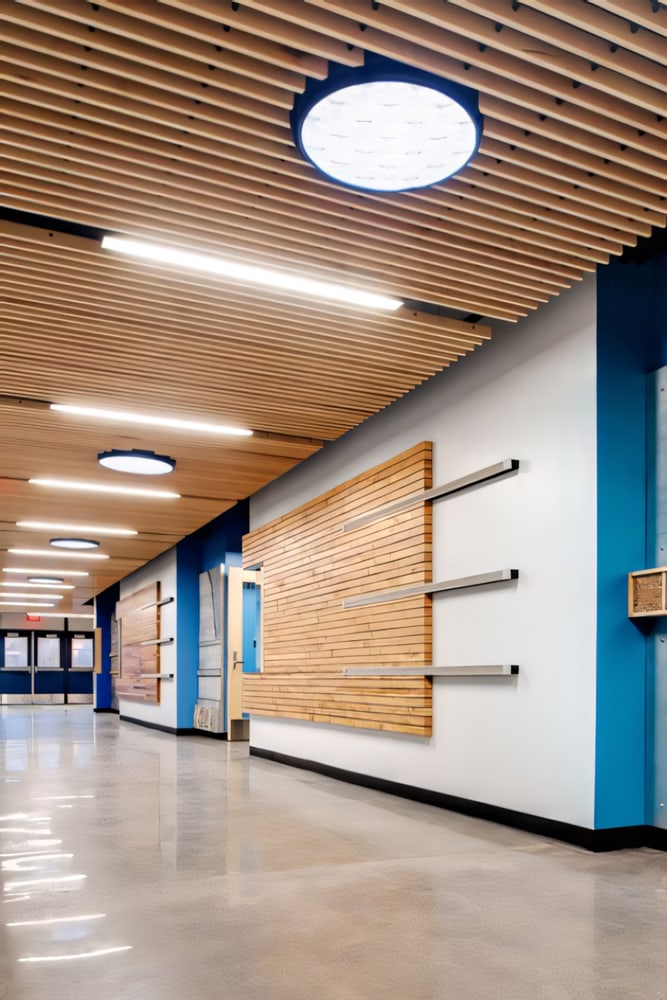

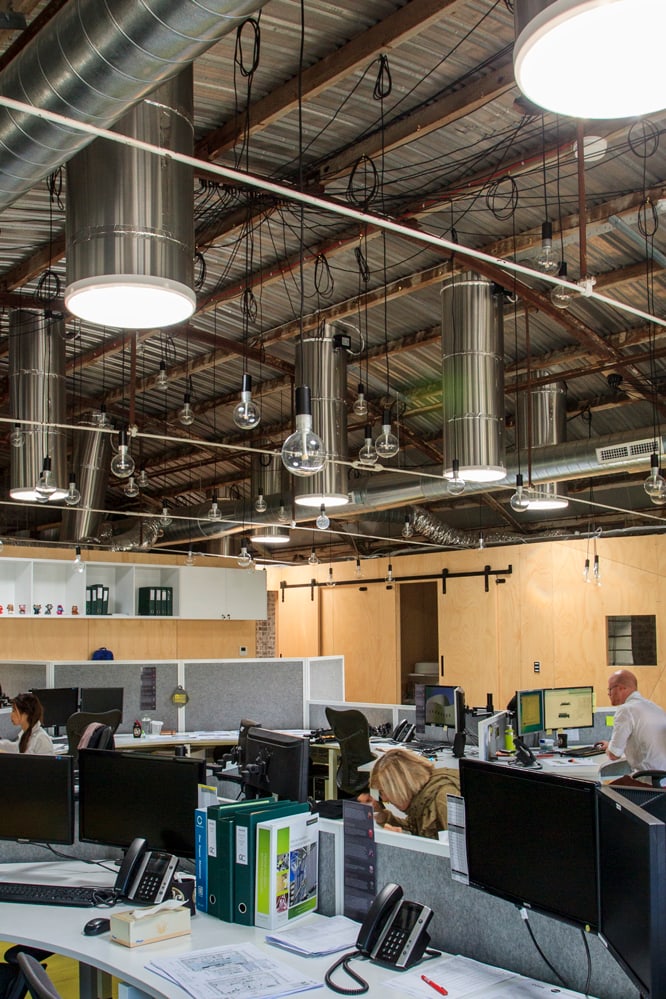

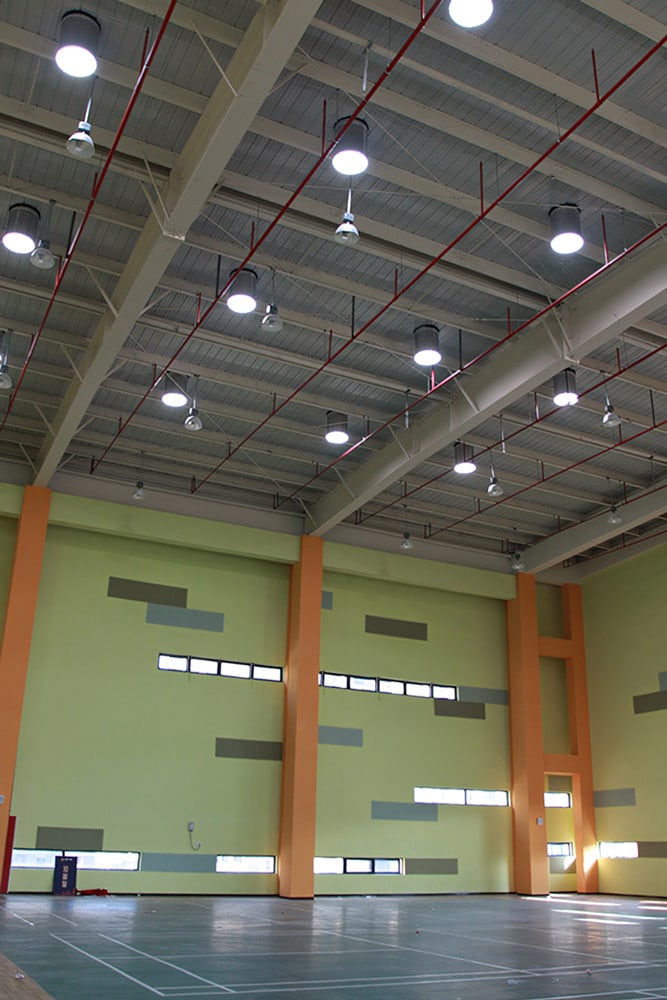

Sola Master® 330 DS-530 mm OC kruhový
Solatube® SolaMaster® 330 DS o průměru 530 mm ve variantě OC je určen pro prostory s otevřeným stropem bez podhledu. Kopule s optickým prvkem LightTracker™ pomáhá účinně zachytit a usměrnit i nízko dopadající ranní a odpolední sluneční paprsky. Systém tak poskytuje vysoký světelný výkon v průběhu celého dne.
- průměr tubusu 530 mm
- efektivní délka 15 m
- světelný tok 200 – 12600 lm
- vhodné pro komerční aplikace a plnění ČSN

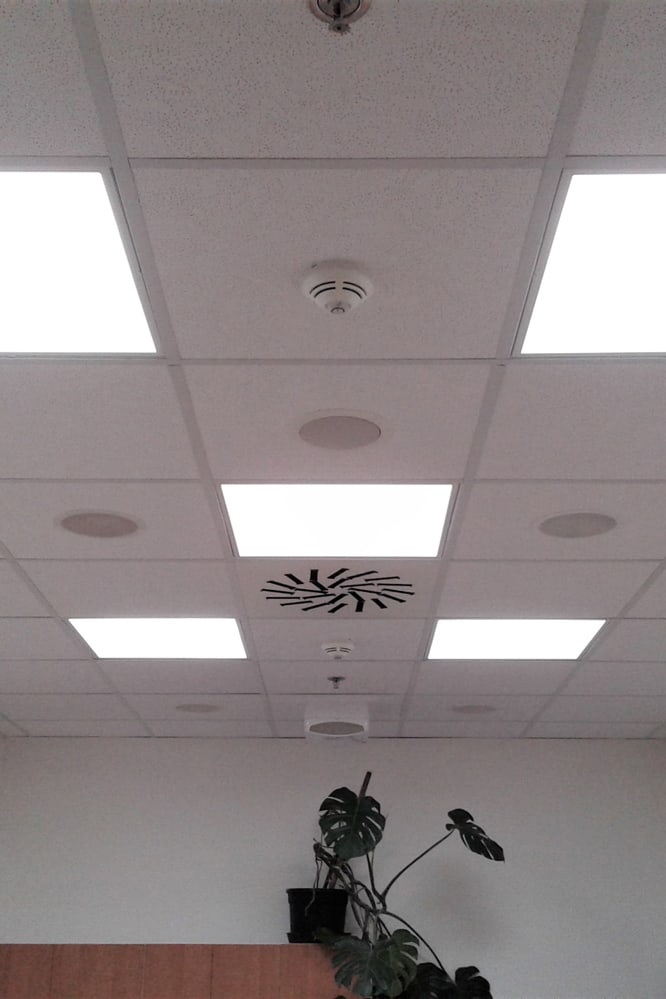

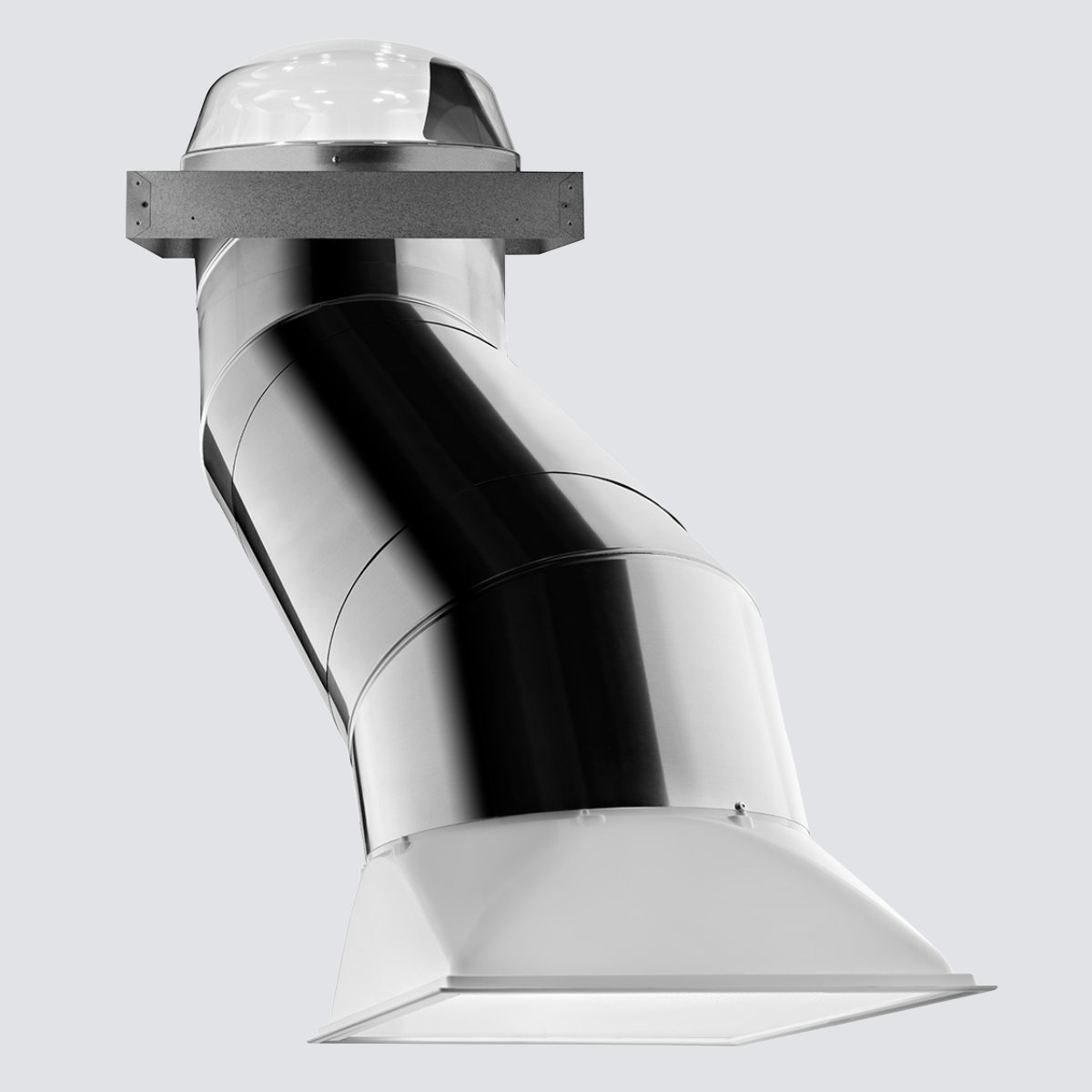

Sola Master® 330 DS-530 mm CC čtvercový
Solatube® SolaMaster® 330 DS o průměru 530 mm ve variantě CC s čtvercovým zakončením je určen pro prostory s uzavřeným stropem. Kopule s optickým prvkem LightTracker™ pomáhá účinně zachytit a usměrnit i nízko dopadající ranní a odpolední sluneční paprsky. Systém tak poskytuje vysoký světelný výkon v průběhu celého dne a je vhodný pro instalaci do sádrokartonových, kazetových i klasických omítaných stropů.
- průměr tubusu 530 mm
- efektivní délka 15 m
- světelný tok 160 – 10900 lm
- vhodné pro komerční aplikace a plnění ČSN
Velké tubusy pro velké prostory
Série Sky Vault®

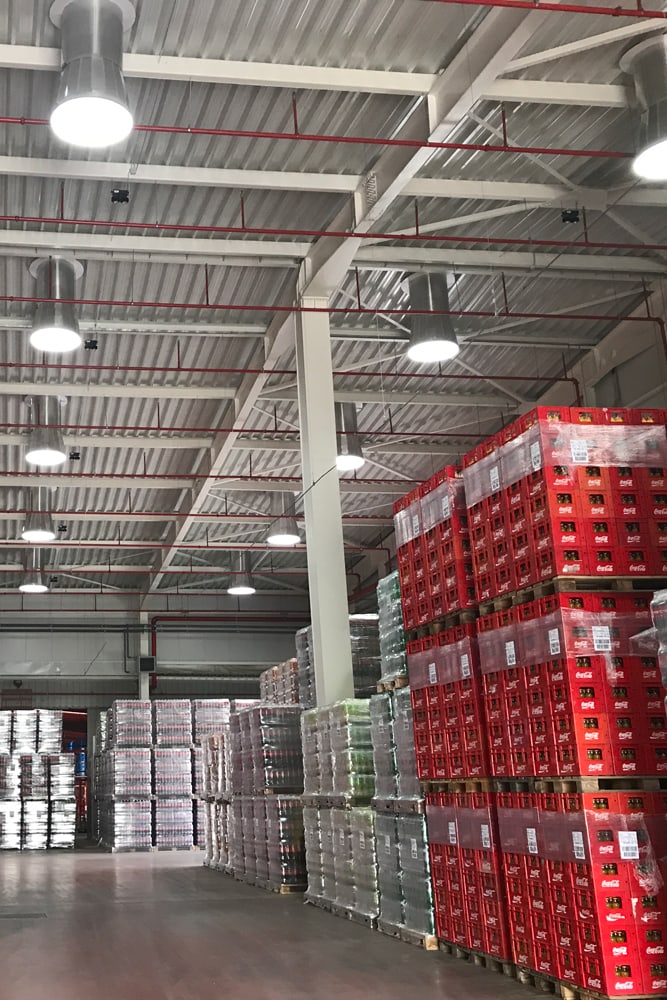

Série Solatube® SkyVault® je určena pro velké komerční a průmyslové prostory, kde je potřeba vysoký světelný výkon a flexibilní distribuce denního světla. S průměrem 740 mm patří mezi nejvýkonnější systémy Solatube® a umožňuje přizpůsobit směr i rozložení světla konkrétnímu prostoru. Vhodná je například pro výrobní haly, sklady nebo prostory s vysokými stropy, kde lze světlo rovnoměrně rozptýlit nebo cíleně nasměrovat tam, kde je nejvíce potřeba.
Sérii Solatube® SkyVault® lze doplnit o optické prvky, které dále zvyšují účinnost systému. Střešní Collector pomáhá zachytit více dostupného denního světla, zatímco Amplifier s průměrem 949 mm umožňuje světlo přesněji nasměrovat do míst, kde je ho nejvíce potřeba.
Velké tubusy pro velké prostory
Série Sky Vault®
Série Solatube® SkyVault® je určena pro velké komerční a průmyslové prostory, kde je potřeba vysoký světelný výkon a flexibilní distribuce denního světla. S průměrem 740 mm patří mezi nejvýkonnější systémy Solatube® a umožňuje přizpůsobit směr i rozložení světla konkrétnímu prostoru. Vhodná je například pro výrobní haly, sklady nebo prostory s vysokými stropy, kde lze světlo rovnoměrně rozptýlit nebo cíleně nasměrovat tam, kde je nejvíce potřeba.
Sérii Solatube® SkyVault® lze doplnit o optické prvky, které dále zvyšují účinnost systému. Střešní Collector pomáhá zachytit více dostupného denního světla, zatímco Amplifier s průměrem 949 mm umožňuje světlo přesněji nasměrovat do míst, kde je ho nejvíce potřeba.
Inovativní kopule a technologie Sky Vault® pro sběr denního světla používají skutečnou optiku pro usměrnění nízkých úhlů světla v ranních a odpoledních hodinách. Dokonce i v zimních měsících tak zvyšují výkon světlovodu.
Technologie Raybender® HD
Pomocí vertikální prostorové Fresnelové čočky, zajišťuje sběr paprsků dopadajících pod nízkým úhlem pro maximální sběrnou kapacitu. Zvyšuje světelný výkon i při zatažené, nebo zimní obloze. Prodlužuje časovou křivku výkonu světlovodu.
Technologie Light Tracker™
Inovativní kopulové zrcátko sráží extra nízké dopolední, odpolední a zimní paprsky světla. Zároveň zvyšuje sběr světla pro větší světelný výkon a stabilizuje výkonnostní křivku v průběhu dne, roku.
Spectralight® Infinity
V tubusech používáme nejodraznější materiál na světě, který zajišťuje verifikovanou odraznost 99,7 %. Zachovává dynamické změny oblohy a poskytuje nejvěrnější podání barev CRI 100. V modelu Sky Vault® umožňuje přenos světla až na 30 m.
Masivní zachycení světla

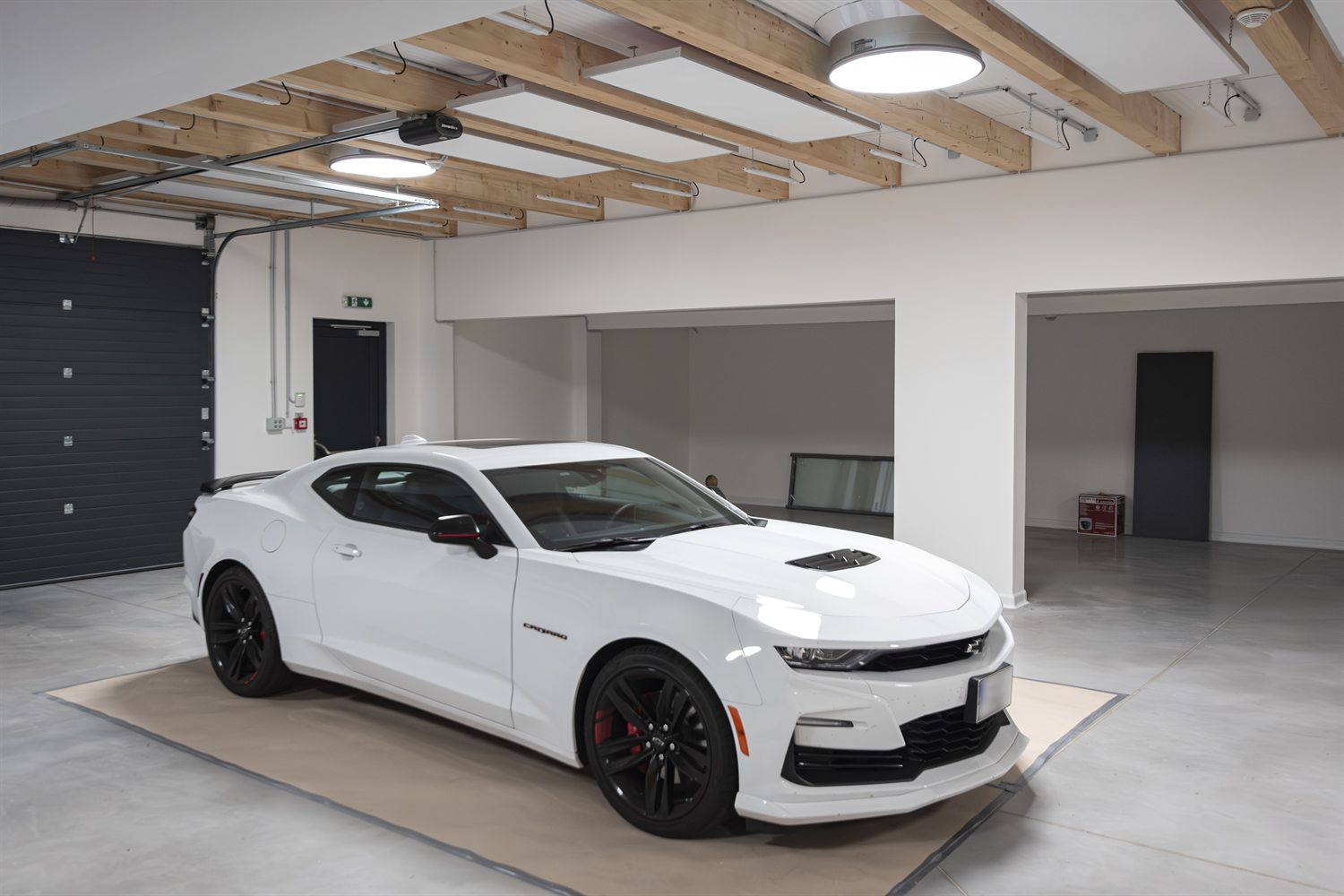

Krása série Sky Vault® nespočívá jen v samotné velikosti světlovodu. Se svým průměrem 740 mm dokáže vést denní světlo na neuvěřitelnou vzdálenost až 30 metrů.
Série Solatube® SkyVault® nabízí různé možnosti distribuce denního světla podle charakteru prostoru. K dispozici je kruhový difuzér Prismatic nebo varianta Amplifier s kruhovým difuzérem, která světlo cíleně směruje a pomáhá zvýšit osvětlenost v místě zrakového úkolu.
Brilantní technologie

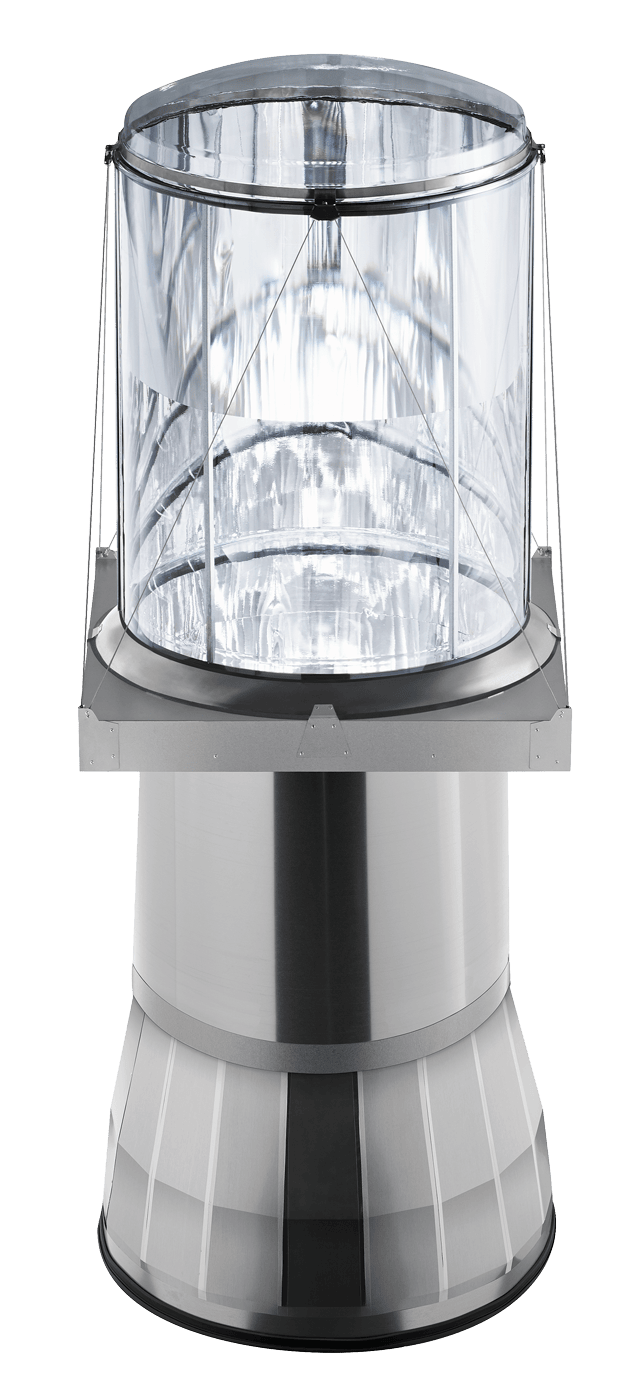

- optický Sky Vault® Collector s technologií Raybender® HD , zrcátkem Light Tracker™ nebo
- střešní hlavice je osazena kopulí s bezpečnostní mříží pro zvýšenou ochranu systému
- tubusy Spectralight® Infinity
- zesilovač Amplifier
- difuzér Prismatic kruhový
- množství příslušenství a doplňků nejen ke kontrole intenzity světla, ale i minimalizaci tepelných ztrát a zisků
Modelová řada Sky Vault®

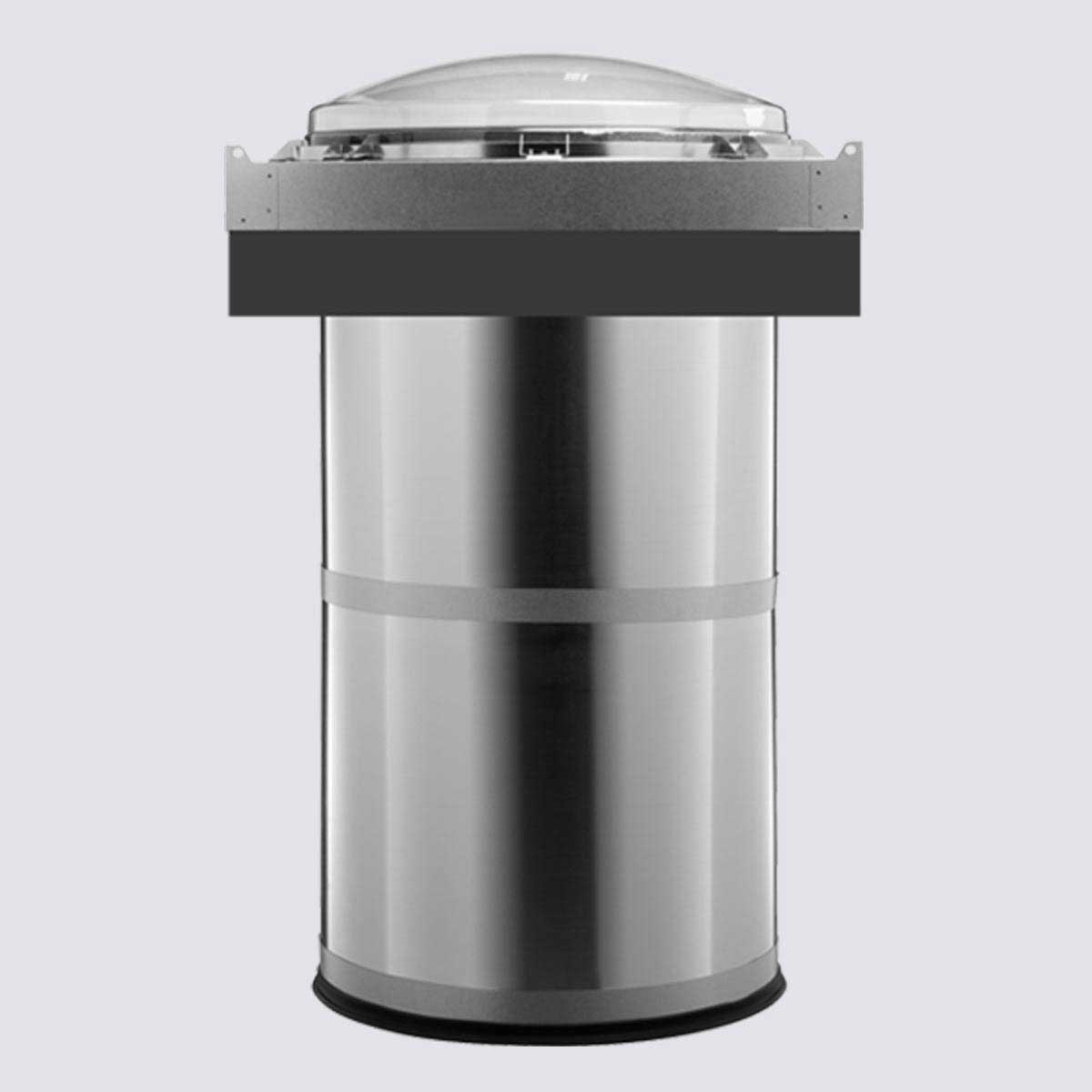

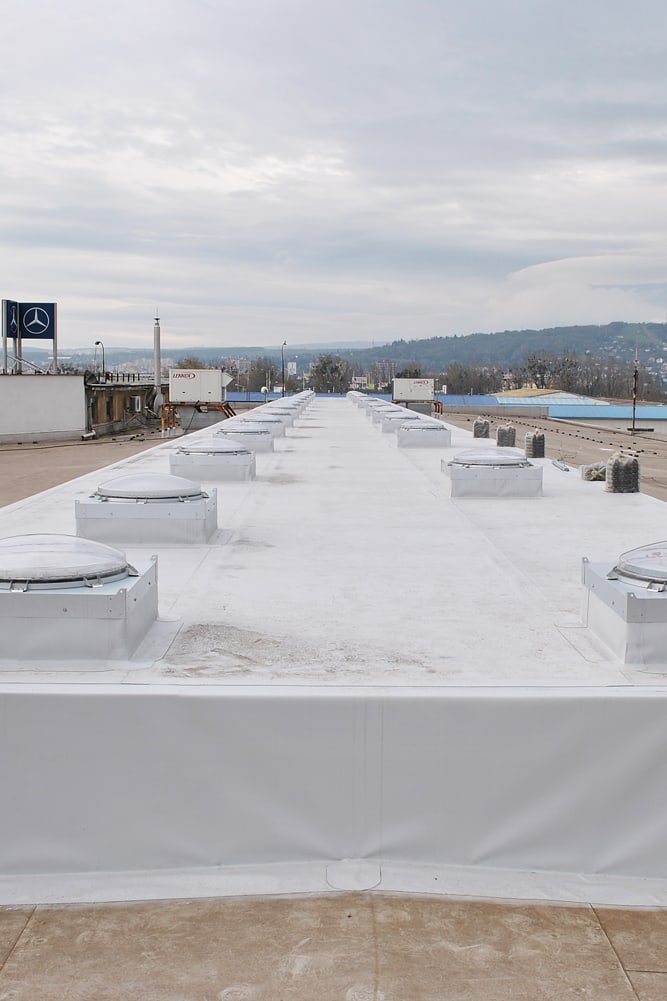

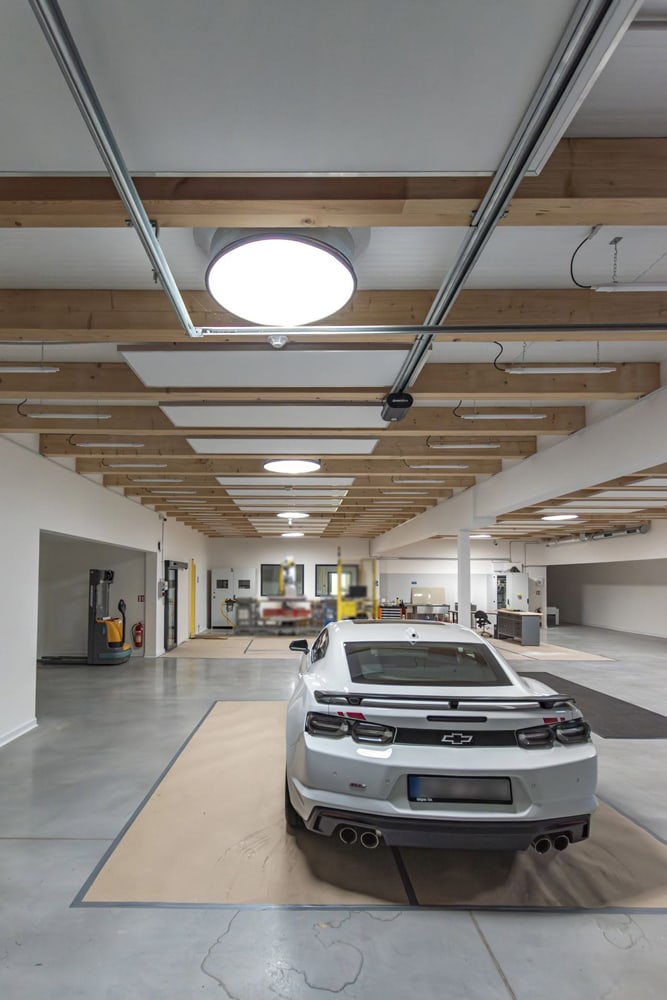

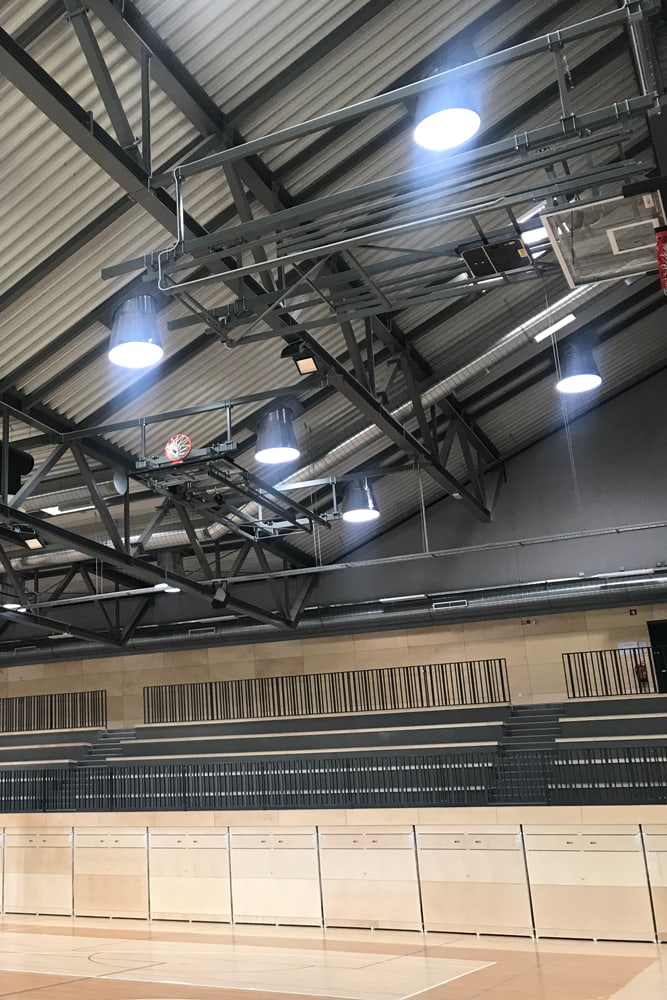

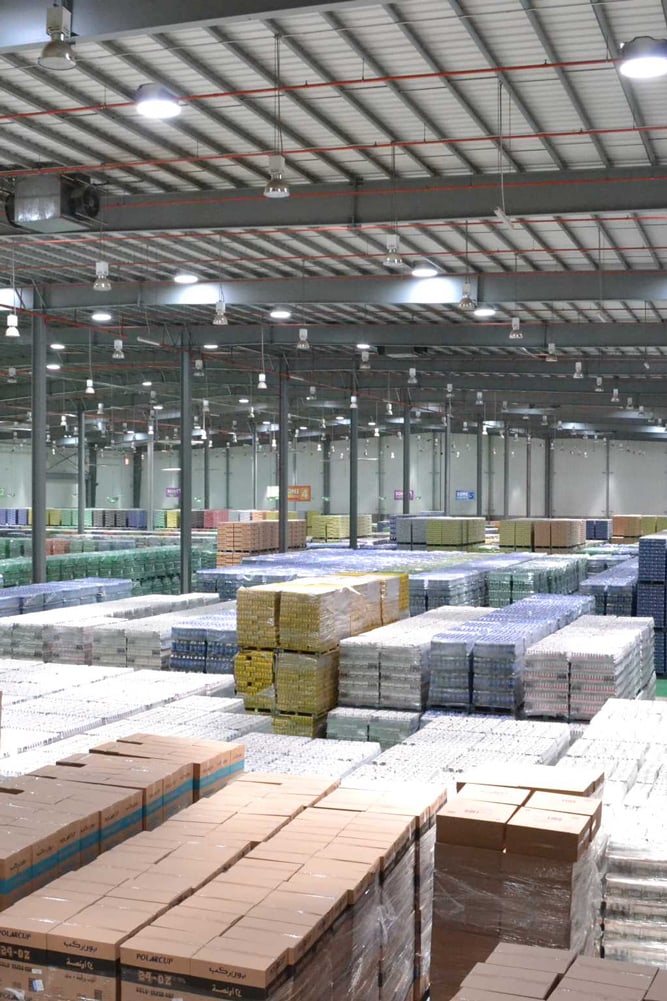

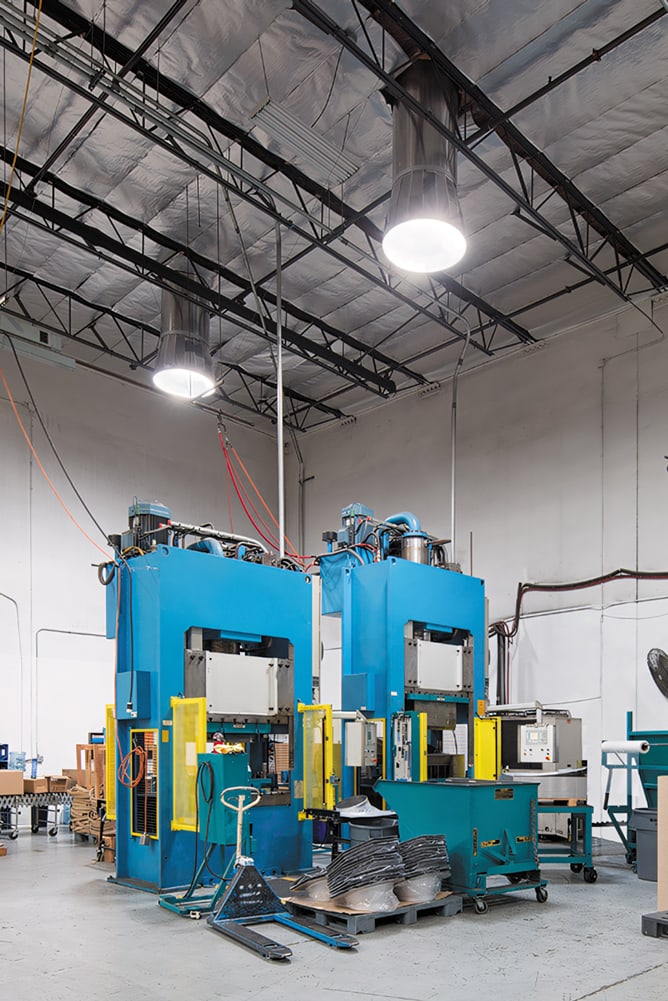

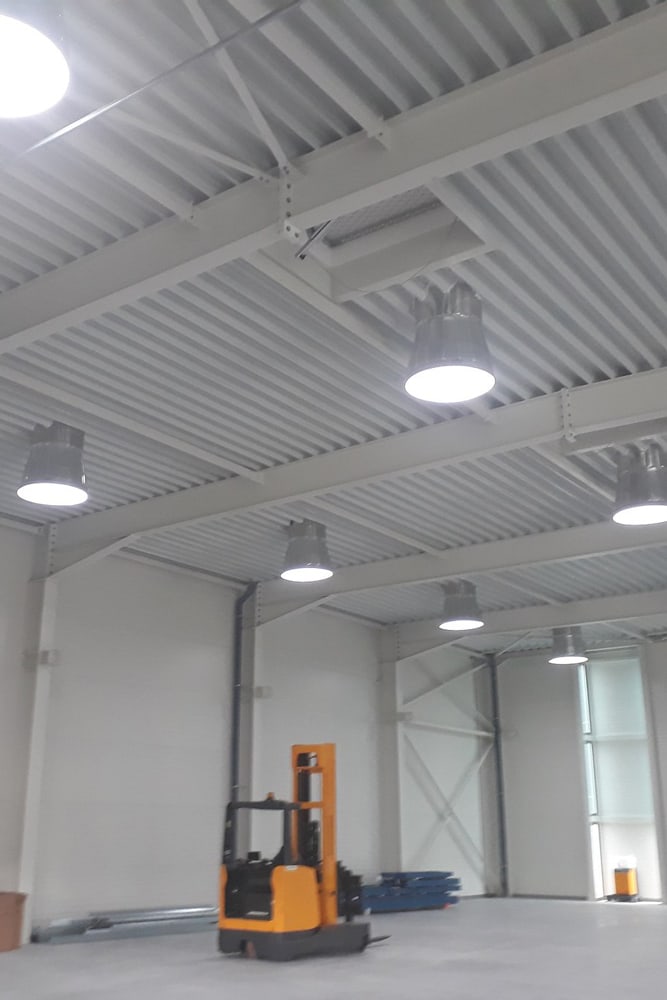

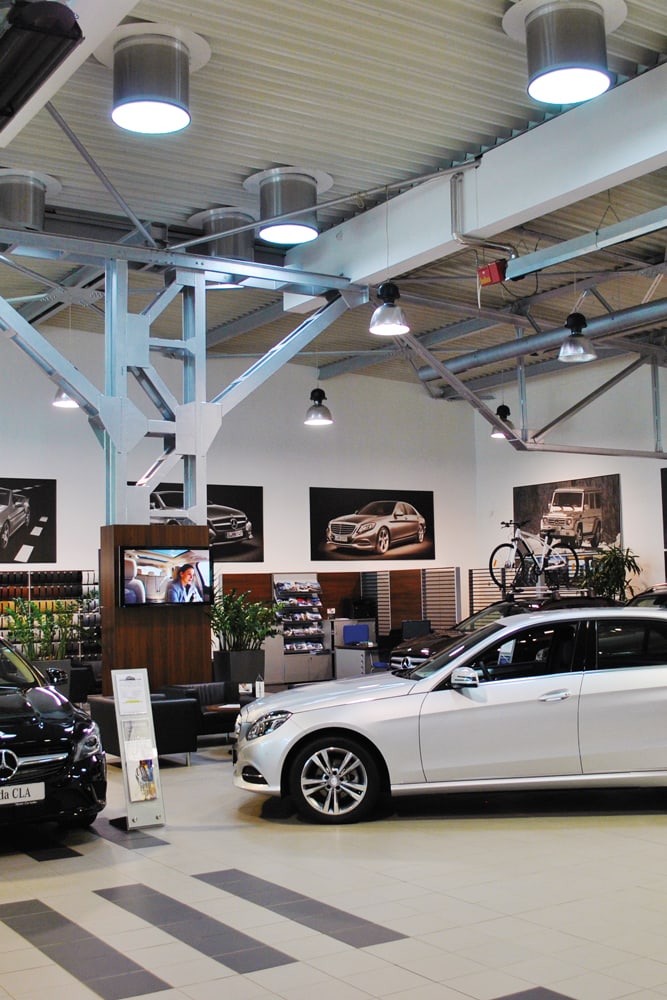

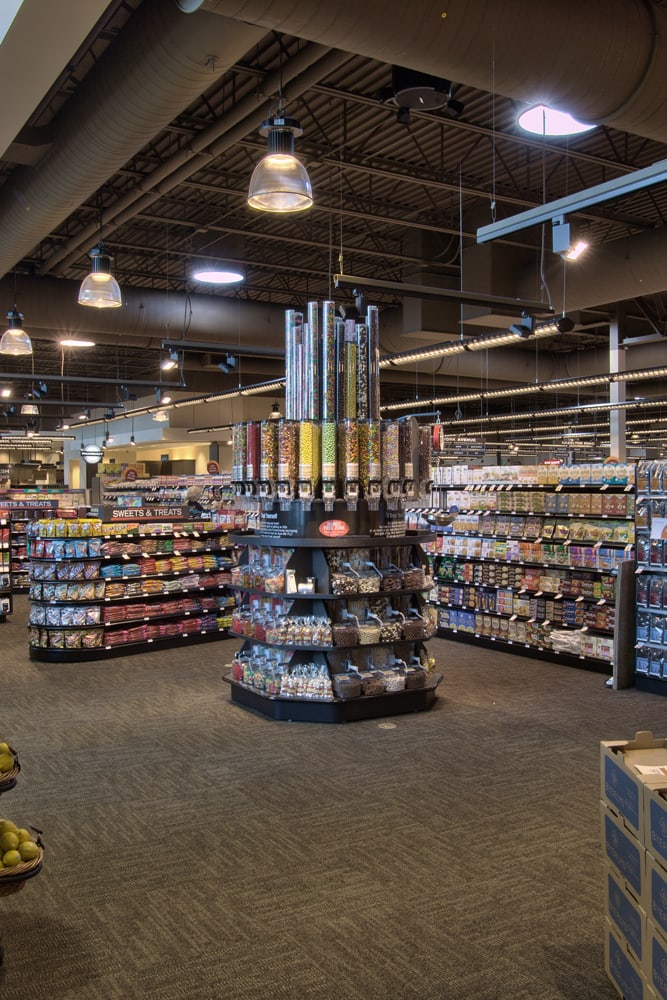

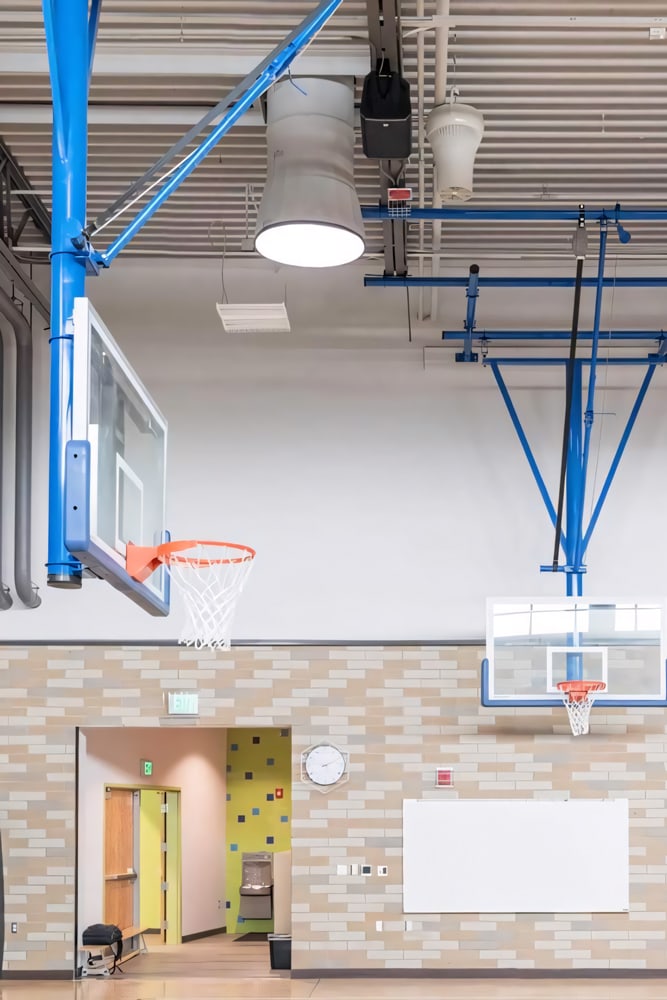

Sky Vault® M74 DS-740mm

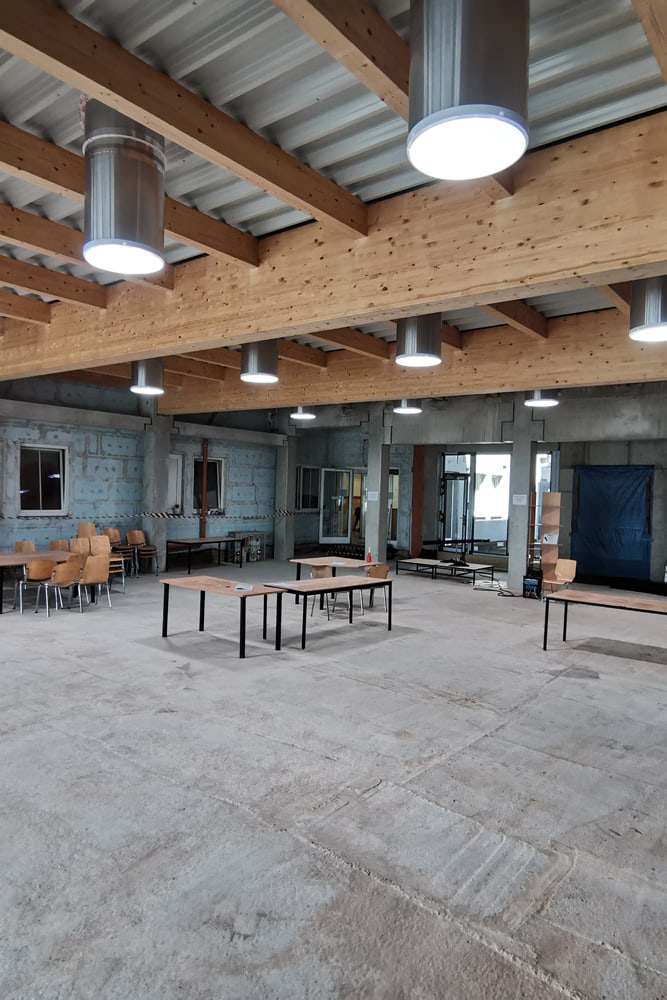

Řada světlovodů Sky Vault® M74 DS-740 mm je vysoce modulární systém, který poskytuje obrovské množství denního světla do velkoobjemových prostor jako jsou sportovní haly, sklady, hypermarkety, letiště, veřejné budovy, velkoobchodní i maloobchodní prostory, obchodní centra a prostory.
Je k dispozici v následujících konfiguracích:
– Sky Vault® s prvkem Collector
– Sky Vault® s prvkem Amplifier
– Hlavice s jednoduchou kopulí a bezpečnostní mříží
- průměr tubusu 740 mm
- efektivní délka vedení světla až 30 m
- světelný tok 1600 – 25000 lm
- vhodné pro komerční aplikace a plnění ČSN
Masivní zachycení světla
Krása série Sky Vault® nespočívá jen v samotné velikosti světlovodu. Se svým průměrem 740 mm dokáže vést denní světlo na neuvěřitelnou vzdálenost až 30 metrů.
Série Solatube® SkyVault® nabízí různé možnosti distribuce denního světla podle charakteru prostoru. K dispozici je kruhový difuzér Prismatic nebo varianta Amplifier s kruhovým difuzérem, která světlo cíleně směruje a pomáhá zvýšit osvětlenost v místě zrakového úkolu.
Brilantní technologie
- optický Sky Vault® Collector s technologií Raybender® HD , zrcátkem Light Tracker™ nebo
- střešní hlavice je osazena kopulí s bezpečnostní mříží pro zvýšenou ochranu systému
- tubusy Spectralight® Infinity
- zesilovač Amplifier
- difuzér Prismatic kruhový
- množství příslušenství a doplňků nejen ke kontrole intenzity světla, ale i minimalizaci tepelných ztrát a zisků
Modelová řada Sky Vault®
Sky Vault® M74 DS-740mm
Řada světlovodů Sky Vault® M74 DS-740 mm je vysoce modulární systém, který poskytuje obrovské množství denního světla do velkoobjemových prostor jako jsou sportovní haly, sklady, hypermarkety, letiště, veřejné budovy, velkoobchodní i maloobchodní prostory, obchodní centra a prostory.
Je k dispozici v následujících konfiguracích:
– Sky Vault® s prvkem Collector
– Sky Vault® s prvkem Amplifier
– Hlavice s jednoduchou kopulí a bezpečnostní mříží
- průměr tubusu 740 mm
- efektivní délka vedení světla až 30 m
- světelný tok 1600 – 25000 lm
- vhodné pro komerční aplikace a plnění ČSN
Nezávazná poptávka
Pojďme prosvětlit váš prostor
Řekněte nám, kde vám chybí denní světlo – v tmavé chodbě, koupelně bez okna, podkroví nebo kanceláři. Ozveme se vám, prostor nezávazně posoudíme a doporučíme vhodné řešení.
Jste v rukou výhradního dovozce originálních světlovodů Solatube® v České republice od roku 1997.
